Deskripsi mesin cuci kimia fluks

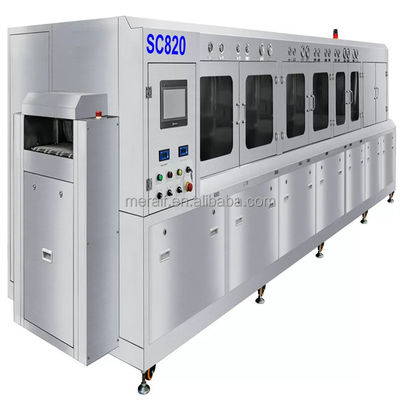

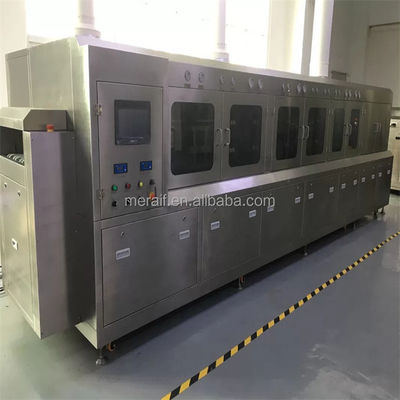

dengan perkembangan proses semikonduktor modern, pembersihan fluks paket SIP sangat penting. SC820presisi, mesin pembersih fluks paket SIP otomatis berkualitas tinggi dan harga terjangkau digunakan untuk proses pengemasan semikonduktor canggih.
Untuk semua jenis fluks rosin, fluks larut air, fluks non-bersih, pasta solder dan kontaminasi organik dan anorganik lainnya.
Proses SC820: Pra-cuci + Cuci1 + Cuci2 + Isolasi Kimia + Pra-bilas + Bilas + Bilas Akhir + Keringkan dengan tiupan udara + Keringkan udara panas1 + Keringkan udara panas2.
Dengan menggunakan teknologi pembersihan semprotan campuran terbaru SHENHUA kami, sistem memiliki keuntungan sebagai berikut:
1. Sistem pembersihan inline PCBA paket SIP.
2. Teknologi pencucian semprotan campuran cairan, hasil pencucian super, membersihkan pasta solder larut air dan fluks non-bersih secara menyeluruh.
3. Bagian pencucian lebih panjang + bagian pembilasan air DI + bagian tiupan udara + 2 bagian pengeringan udara panas.
4. Pasokan cairan dan air DI segar secara otomatis, air DI luapan bagian pasca ke bagian sebelumnya untuk memperbarui air DI.
5. Sistem semprotan atas/bawah pada bagian pencucian dan pembilasan.
6. Tekanan semprotan cairan dan air DI dapat disesuaikan untuk persyaratan pembersihan produk semikonduktor yang berbeda.
7. Dilengkapi standar dengan sistem pemantauan Resistivitas, rentang resistivitas 0~18 MΩ.
8. Tiupan pisau udara + sistem pengeringan udara panas 2 bagian.
9. Sistem jaring konveyor datar PCB stainless SUS304.
10. Sistem kontrol PLC, antarmuka operasi bahasa Inggris, operasi mudah.
11. Banyak fungsi opsional tersedia.
12. Total struktur SUS304, tahan korosi Asam dan Alkali.
Spesifikasi mesin cuci kimia fluks:
| No. | Item | Spesifikasi SC820 |
| 1 | jaring konveyor | 600mm |
| 2 | kecepatan konveyor | 0.1~1.5m/menit |
| 3 | tinggi konveyor | 900±50mm |
| 4 | arah konveyor | Kiri ke Kanan |
| 5 | ukuran produk | Maksimal L400*W600mm |
| 6 | tinggi produk | Maksimal 100mm (dengan komponen) |
| 7 | kapasitas tangki cuci | 300L |
| 8 | kapasitas tangki bilas | 30L+120L+30L |
| 9 | konsumsi air DI | 400~1000L/Jam |
| 10 | udara buangan | 42m³ |
| 11 | kontrol listrik | PLC+TP |
| 12 | rentang Resistivitas | 0~18MΩ |
| 13 | rentang PH | 0~14 |
| 14 | pasokan udara | 0.5Mpa |
| 15 | pasokan daya | AC380V,50/60HZ, 3P,150KW |
| 16 | ukuran mesin | L6600*W1750*H1650mm |
| 17 | berat mesin | 3600KG |
Pertanyaan & Jawaban Pelanggan

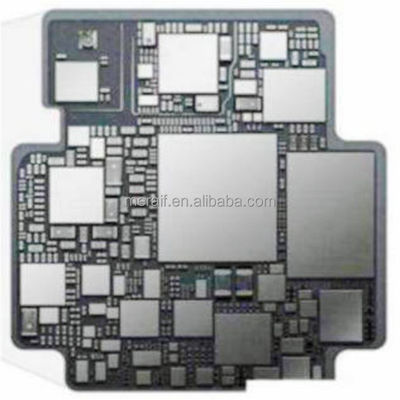

Q1: Produk semikonduktor jenis apa yang dapat dibersihkan oleh SC820?
A1: Fluks pada paket SIP, BGA, CSP, Flip chip... Ini memiliki 2x600mm bagian pencucian dengan 2x14 batang semprot di atasnya, itulah sebabnya sangat kuat.
Q2: Mengapa 150KW?
A2: di bagian pencucian, ada pemanas 3x12KW; di bagian pra-bilas, ada pemanas 1x12KW; di bagian Bilas, ada pemanas 3x12KW; di bagian pengeringan udara panas, ada pemanas 2x7.5KW, dan kami juga memiliki blower udara, pompa listrik.
Q3: Berapa suhu cairan dan suhu air DI?
A3: suhu cairan dapat dipanaskan hingga 80°C; air DI dapat dipanaskan hingga 60°C.
Q4: Berapa konsumsi cairan per jam?
A4: Tergantung pada cairan itu sendiri dan suhu, kami memasang kondensor pendingin cairan, biasanya 5~15L/Jam.
Tanyakan sesuatu untuk detail lebih lanjut
