Penyedia solusi elektronik SMT mesin garis Kecepatan tinggi digunakan pick and place mesin Yamaha Chip Mounter YG100
WhatsApp: +8613424013606, skype:sensenhenhao
Kami adalah pemasok dukungan smt untuk bagian mesin smt dan peralatan.seperti feeder, nozzle, feeder storage cart smt reel rack, smt grease, solder paste mixer, smd counter, KIC thermal profiler,Sms tape dan sebagainya..
Juga dapat mendukung beberapa bagian asli perbaikan mesin.
1. Keuntungan Mesin Penempatan YAMAHA YG100:
Rentang pemasangan dari 01005 (Inch) komponen mikro hingga komponen 45mm.
Yang sesuai dengan ukuran substrat besar L510xW440mm.
96 jenis varietas komponen besar.
Kecepatan patch: 24.000 CPH (0,15 detik/CHIP)
Keakuratan pemasangan: (μ+3σ) ± 0,03mm/CHIP
Kemungkinan berulang (3σ): ±0,03mm/CHIP
Ukuran PCB pemasangan: L50×W50mm~L510×W440mm
Tipe Komponen Kemasan sabuk: 120 jenis (diubah menjadi pita 8mm)
2. Parameter Mesin Penempatan YAMAHA YG100:
SMD Komponen: 0402 ((MM)-45MMX45MM Komponen SOP SOJ PLCC QFP BGA
Komponen SMD dapat ditempatkan 100 jenis (8MM)
Ukuran pemasangan: L1650XW1562X1470
Yamaha YG100 spesifikasi dan rincian sebagai berikut:
1) Ukuran papan: M-Type: L460xW330 ~ L50xW50mm/t = 0,4 ~ 3.0mmL-Type:
L460xW440 ~ L50xW50mm/t = 0,4 ~ 3,0mm * penggunaan SATS: L460xW440 ~ L50xW50mm
2) Kecepatan pemasangan: Chip: 0,15 detik / aksesoris / 32mm QFP standar: 1,70 detik / aksesoris 3)
Kondisi IPC9850: 17700CPH, Chip: 0,20 detik / aksesori
4) Keakuratan pemasangan: Chip: ± 0.05mm (3σ) / QFP: ± 0.05mm (3σ)
5) Sudut pemasangan: (0,01±180° satuan)
6) Komponen yang didukung: 0402 sampai SOP, SOJ, PLCC 84 pin, pitch 0,5 mm QFPBGA,
CSP31mm, konektor 100mm, soket IC.
7) Bagian Peralatan Tinggi: 15mm
8) Metode identifikasi bagian: sistem multi-kamera digital pencahayaan multi-sudut (34 piksel),
sistem penglihatan yang baik dengan pencahayaan multi-sudut (79 piksel).
9) Perangkat Lunak Operasi: YGOS (FullLine Mode, OnLineHelp, aksesori yang kaya dan organ internal)
10) Perangkat Lunak Optimasi: Layanan Dasar (Head dan feeder Nomor,
Secara otomatis ditentukan oleh Installer)
11) Perangkat Lunak Kontrol Jauh: Pilih (Fungsi OnLine dan OffLine Tersedia
12) Port komunikasi: (Ethernet memiliki LAN & RS232C)
13) Perangkat keselamatan: Perangkat perlindungan tabrakan kepala dalam dua mode: SoftLimit dan HardLimit.
Saklar CoverInterlock digunakan untuk mencegah kepala dan tabrakan.
14) Sumber daya: AC 3 fase 416 ~ 200V, V ± 10%, 50/60Hz, 4.8kVA
15) Pasokan udara: 5,5 kg/ (DryAir) /140/min
16) Ukuran dan Berat: 1,650 ((L) x1,562 ((W) x1,850 ((H) mm
17) Berat: 1.630kg

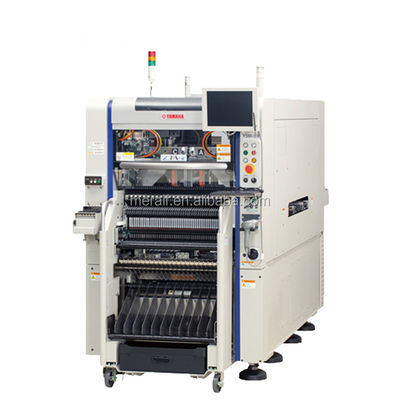

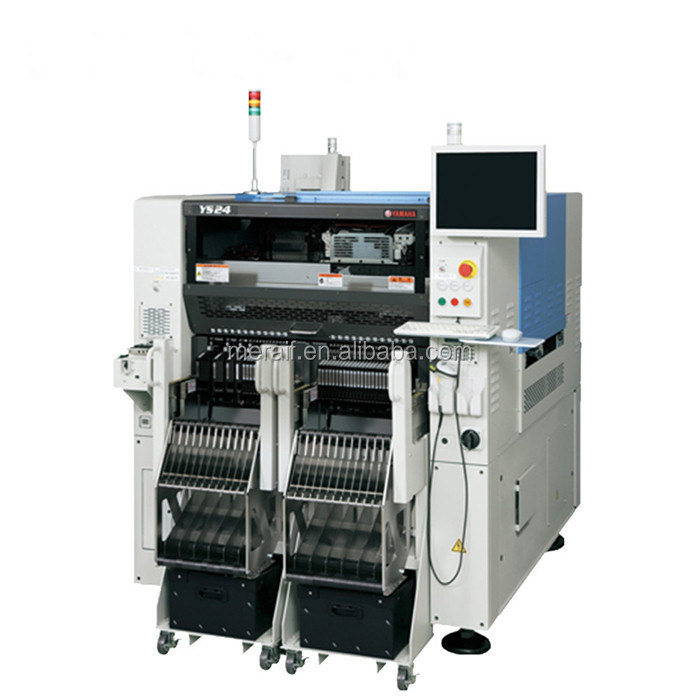

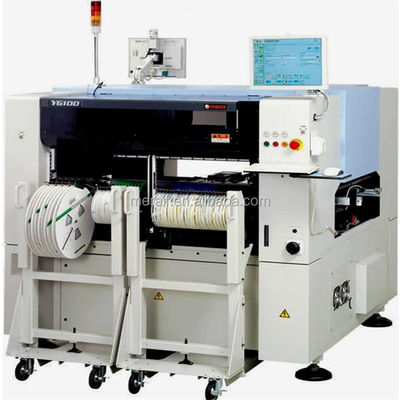

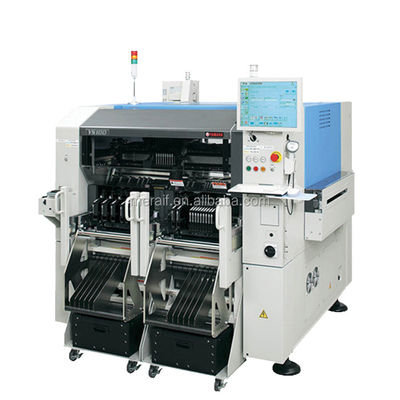

Yamaha Chip Mounter YG100 pertunjukan gambar
