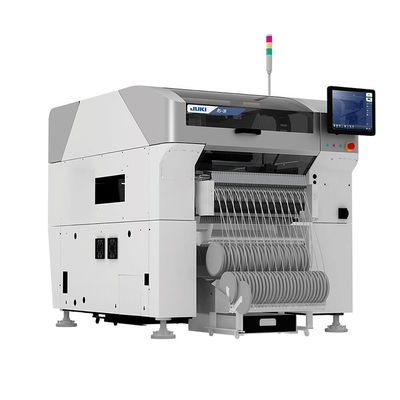

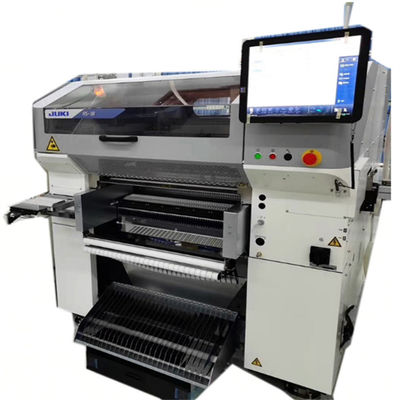

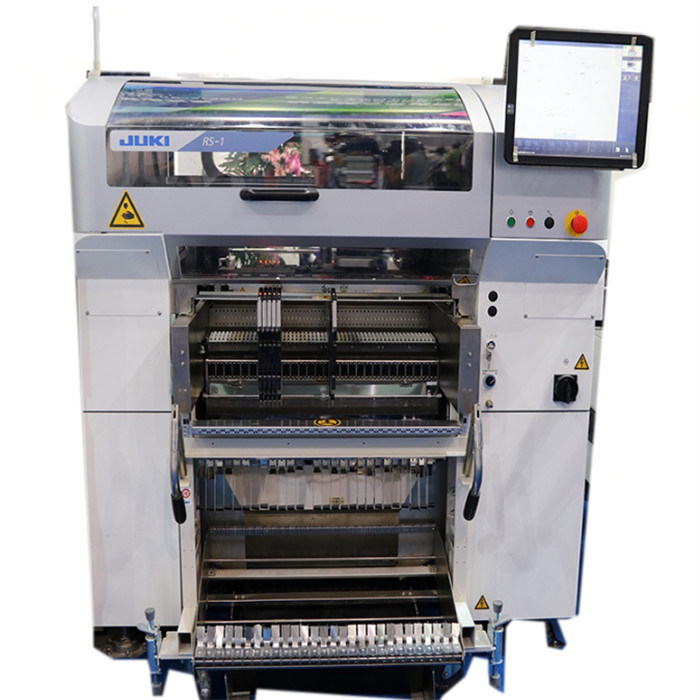

JUKI telah meluncurkan mesin pick dan tempat SMT berkecepatan tinggi yang baru, Dilengkapi dengan kepala nozzle paralel 8 yang baru dikembangkan,JUKI SMT Pick and Place Machine mampu memasang berbagai macam bagian dan meningkatkan kecepatan pemasangan hingga 70%. JUKI Pick and Place Machine adalah mesin perakitan robot untuk memasang komponen elektronik pada "PCB" dalam proses pemasangan papan cetak.Selain meningkatkan jumlah komponen yang dipasang per siklus dari enam menjadi delapan, JUKI Pick and Place Machine juga mencakup mekanisme baru untuk meningkatkan kecepatan pemasangan dengan secara otomatis mengubah ketinggian sensor pengenalan.
Fitur Utama SMT Modular Surfaceini mount
Tidak ada penggantian kepala, baru dikembangkan "Parallel 8 nozzle head" dengan sensor pengenalan komponen tinggi otomatis
Mengatur sensor pengenalan komponen kepala pemasangan secara otomatis dari 1 sampai 25 mm dalam 5 tahap sesuai dengan persyaratan PCB.Produktivitas tinggi dicapai tanpa mengganti kepala penempatan, bahkan untuk bagian dengan ketinggian yang berbeda, dari bagian yang sangat kecil ke bagian yang besar.
Kapasitas penempatan tinggi 40.000 CPH

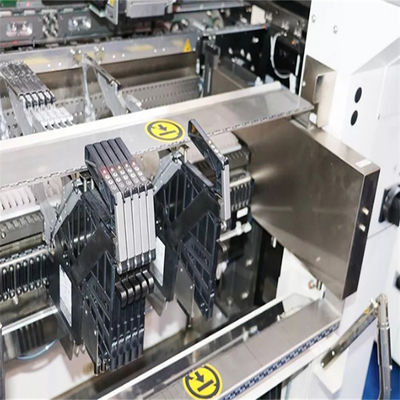

Jarak antara pengambilan dan posisi penempatan dipersingkat dengan mengadopsi baru SMT Pick and Place Machine RF seri listrikpengumpan.
Kompatibilitas komponen yang luas
Komponen dari 0,2 mm × 0,1 mm hingga 74 mm persegi, 50 mm × 150 mm, dan tinggi bagian hingga 25 mm dapat dipasang.Jangkauan komponen dan kecepatan penempatan telah ditingkatkan dengan mengubah pengenalan gambar menjadi pengenalan empat bagian secara bersamaan dan menggunakan motor berkecepatan tinggi padaSelain itu, kami mengadopsi pengumpan listrik baru yang lebih kecil, lebih ringan, dan lebih tipis.Kapasitas feeder telah meningkat menjadi 112 per RS-1 untuk meningkatkan kemampuan solusi mesin tunggal.
Implementasi proses pemasangan cerdas.
|
Spesifikasi
|
SMT Modular Surface mount
|
|
Ukuran papan
|
50×50mm650×370mmClamping tunggal?
|
|
Tinggi komponen
|
25 mm
|
|
Ukuran komponen
|
0201 74mm/50×150mm
|
|
Keakuratan penempatan
|
Keakuratan penempatan
|
|
Masukan feeder
|
Max.112Menggunakan pengumpan RF
|
|
Kecepatan penempatan
|
Optimum 42.000CPH
|
|
Spesifikasi transporter
|
standar
|
