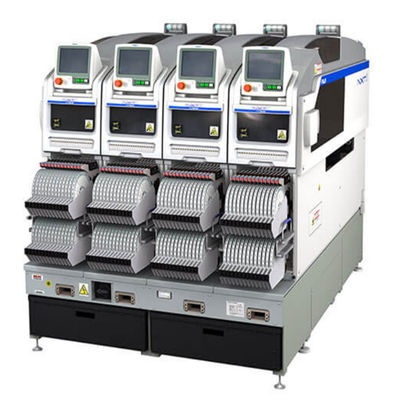

Fitur FUJI NXT III
NEW NXT III adalah mesin penempatan modular multi-fungsi yang sangat produktif.Dibuat untuk kecepatan, alat ini dilengkapi robot XY dan pengumpan pita yang lebih cepat, serta head H24 baru yang menghasilkan 35.000 chip per jam.NXT III mendukung bagian terkecil yang digunakan dalam produksi massal dengan akurasi penempatan yang ekstrem.
Robot XY yang lebih cepat dan pengumpan pita yang lebih cepat, serta kamera bagian "penglihatan terbang" yang baru dikembangkan, berarti peningkatan kemampuan penempatan untuk semua ukuran dan jenis bagian.
Head kecepatan tinggi H24G baru mencapai 37.500 cph (chip per jam) (Mode prioritas produktivitas) per modul, peningkatan 44% dari kecepatan tercepat NXT II.
Spesifikasi mesin pemasangan chip fuji nxt 3
| 1. Ukuran PCB yang berlaku (LxW): |
48 x 48 mm hingga 250 x 510 mm (konveyor ganda)*
48 x 48 mm hingga 250 x 610 mm (konveyor tunggal)
*Konveyor ganda dapat menangani PCB hingga 280 (W) mm.PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengubah konveyor ganda ke mode produksi jalur tunggal. |
| 2. Jenis bagian |
Hingga 20 jenis suku cadang (dihitung menggunakan pita 8 mm) |
| 3. Waktu pemuatan PCB: Untuk konveyor ganda: |
0 detik (operasi terus menerus)
Untuk konveyor tunggal: 2,5 detik (transportasi antar modul M3 III), 3,4 detik (transportasi antar modul M6 III) |
4. Akurasi penempatan (standar tanda Fiducial)
* Akurasi penempatan diperoleh dari pengujian yang dilakukan oleh Fuji. |
| H24G |
: +/-0,025 mm (Mode standar) / +/-0,038 mm (Mode prioritas produktivitas) (3sigma) cpk≥1.00 |
| V12/H12HS |
: +/-0,038 (+/-0,050) mm (3sigma) cpk≥1,00 |
| H04S/H04SF |
: +/-0,040 mm (3sigma) cpk≥1,00 |
| H08/H04 |
: +/-0,050 mm (3sigma) cpk≥1,00 |
| H02/H01/G04 |
: +/-0,030 mm (3sigma) cpk≥1,00 |
| H02F/G04F |
: +/-0,025 mm (3sigma) cpk≥1,00 |
| GL |
: +/-0,100 mm (3sigma) cpk≥1,00 |
|
Produktifitas
* Throughput di atas didasarkan pada pengujian yang dilakukan di Fuji. |
| H24G |
: 37.500 cph (Mode prioritas produktivitas) / 35.000 cph (Mode standar) |
| V12 |
: 26.000 cph |
| H12HS |
: 24.500 cph |
| H08 |
: 11.500 cph |
| H04 |
: 6.500 cph |
| H04S |
: 9.500 cph |
| H04SF |
: 10.500 cph |
| H02 |
: 5.500 cph |
| H02F |
: 6.700 cph |
| H01 |
: 4.200 cph |
| G04 |
: 7.500 cph |
| G04F |
: 7.500 cph |
| GL |
: 16,363 dph (0,22 dtk/titik) |
|
| Bagian yang didukung |
| H24G |
: 0201 hingga 5 x 5 mm |
Tinggi |
: hingga 2,0 mm |
| V12/H12HS |
: 0402 hingga 7,5 x 7,5 mm |
Tinggi |
: hingga 3,0 mm |
| H08M |
: 0603 hingga 45 x 45 mm |
Tinggi |
: hingga 13,0 mm |
| H08 |
: 0402 hingga 12 x 12 mm |
Tinggi |
: hingga 6,5 mm |
| H04 |
: 1608 hingga 38 x 38 mm |
Tinggi |
: hingga 9,5 mm |
| H04S/H04SF |
: 1608 hingga 38 x 38 mm |
Tinggi |
: hingga 6,5 mm |
| H02/H02F/H01/0F |
: 1608 hingga 74 x 74 mm (32 x 180 mm) |
Tinggi |
: hingga 25,4 mm |
| G04/G04F |
:0402 hingga 15 x 15 mm |
Tinggi |
: hingga 6,5 mm |
|
| Lebar modul |
320 mm |
| Dimensi mesin |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
L: 1900,2 mm, T: 1476 mm |
| Model |
M3 III |
Pelanggan Meraif Di 35 Negara Di Seluruh Dunia
1. Kami Telah Membantu Pelanggan Untuk Membangun Banyak Pabrik Baru Di Seluruh Dunia.
2. Melatih Lebih Dari 500 Tenaga Ahli dan Teknisi untuk Pelanggan.
3. Menjadi Mitra Cina Paling Andal untuk Anda.

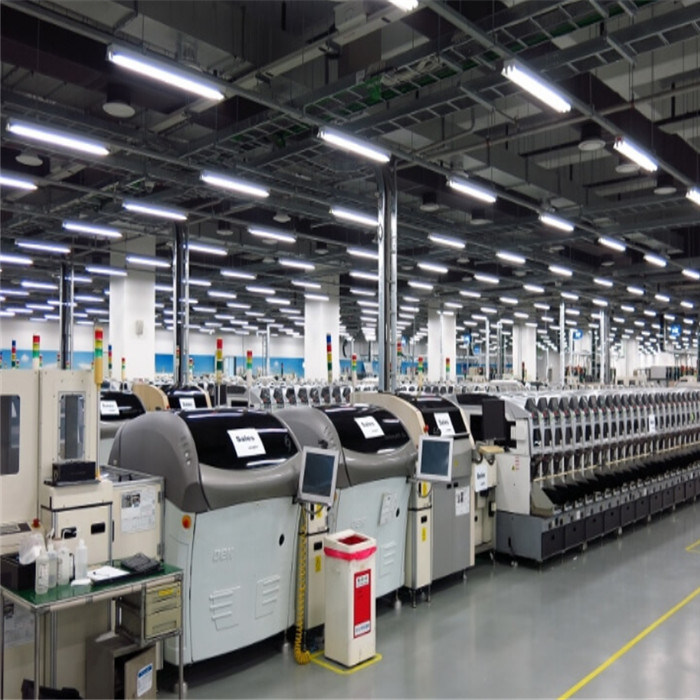

Untuk Pengaturan Pabrik SMT, Kami Dapat Melakukannya untuk Anda:
