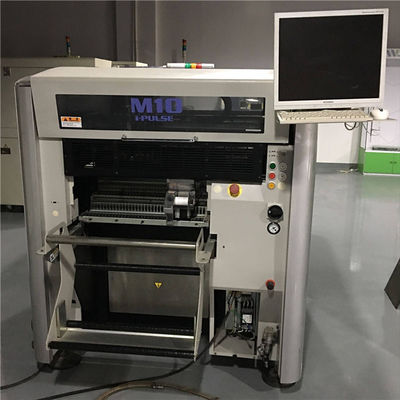

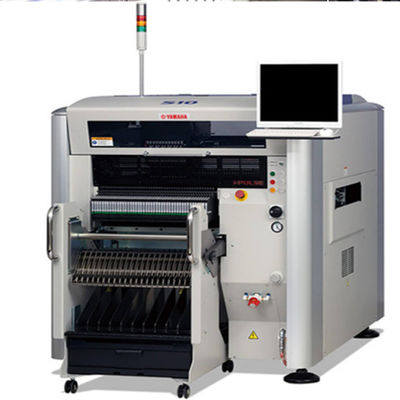

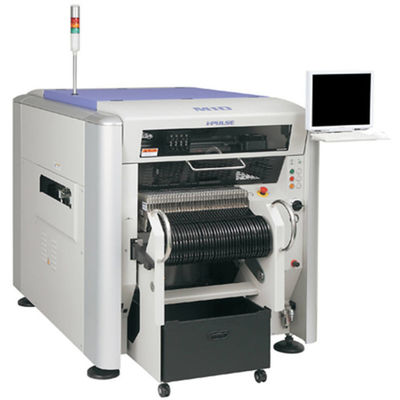

Yamaha I-pulsa M10 |
| Ukuran papan (dengan buffer yang tidak digunakan) |
min.L50 x W30mm hingga Maks.L980 x W510mm * 1 |
| Ukuran papan (dengan buffer input atau output yang digunakan) |
min.L50 x W30mm hingga Maks.L420 x W510mm |
| Ukuran papan (dengan buffer input dan output yang digunakan) |
min.L50 x W30mm hingga Maks.L330 x W510mm |
| Ketebalan papan |
0,4 - 4,8mm |
| Arah aliran papan |
Kiri ke kanan (Standar) |
| Kecepatan transfer papan |
Maks 900mm/dtk |
| Kecepatan penempatan (4 kepala + 1 theta) Opt.Lanjutan |
0,15 detik/CHIP (24,000CPH) |
| Kecepatan penempatan (4 kepala + 4 theta) Opt.Lanjutan |
0,15 detik/CHIP (24,000CPH) |
| Kecepatan penempatan (6 kepala + 2 theta) Opt.Lanjutan |
0,12 detik/CHIP (30.000CPH)*2 |
| Kecepatan penempatan (4 kepala + 1 theta) IPC9850 |
19,000CPH |
| Kecepatan penempatan (4 kepala + 4 theta) IPC9850 |
19,000CPH |
| Kecepatan penempatan (6 kepala + 2 theta) IPC9850 |
23.000CPH * 2 |
| Akurasi penempatan A (?+3?) |
CHIP +/-0,040mm |
| Akurasi penempatan B (?+3?) |
IC +/-0,025mm |
| Sudut penempatan |
+/-180 derajat |
| Kontrol sumbu Z |
Motor servo AC |
| Kontrol sumbu theta |
Motor servo AC |
| Tinggi komponen |
Maks 30mm * 3 (Komponen yang ditempatkan sebelumnya: maks 25mm) |
| Komponen yang berlaku |
0402 hingga 120x90mm, BGA, CSP, konektor, dll. |
| Paket komponen |
8 - pita 56mm (Pengumpan F1/F2), pita 8 - 88mm (Pengumpan Listrik F3), stik, baki |
| Pemeriksaan kekurangan |
Pemeriksaan vakum dan pemeriksaan penglihatan |
| Bahasa layar |
Inggris, Cina, Korea, Jepang |
| Penempatan papan |
Unit pegangan papan, referensi depan, penyesuaian lebar konveyor otomatis |
| Jenis komponen |
Maks 72 jenis (pita 8mm), 36 jalur x 2 |
| Tinggi transfer |
900 +/- 20mm |
| Dimensi mesin, berat |
L1250xD1750xH1420mm, Kira-kira.1.150kg |
| Kekuasaan |
3-fase 200/208/220/240/380/400/416/440V +/-10%
(Termasuk transformator), 50/60Hz |
| Konsumsi maksimum, kapasitas |
1.1kW, 5.5kVA |
| Tekanan udara, konsumsi |
0.45Mpa, 50(4 kepala) atau 75(6 kepala) L/mnt ANR |
