Panasonic chip mount machine CM602-L pick and place machine untuk jalur produksi smt
WhatsApp: +8613424013606, skype:sensenhenhao, wechat:JoyLY0322
Kami adalah pemasok dukungan smt untuk bagian mesin smt dan peralatan.seperti feeder, nozzle, feeder storage cart smt reel rack, smt grease, solder paste mixer, smd counter, KIC thermal profiler,Sms tape dan sebagainya..
Juga dapat mendukung beberapa bagian asli perbaikan mesin.
Spesifikasi mesin chip mount CM602-L
| ID model |
CM602-L |
| Ukuran PCB (mm) |
L 50 x W 50 sampai L 510 x W 460 |
| Kepala kecepatan tinggi |
12 nozel |
| Max.kecepatan |
100 000 cph (0,036 s/chip) |
| Keakuratan penempatan |
± 40 μm/chip (Cpk1) |
| Dimensi komponen (mm) |
(01005") 0402 chip*5sampai L 12 mm × W 12 mm × T 6,5 mm |
| Kepala dengan fleksibilitas tinggi |
LS 8 nozel |
| Max.kecepatan |
75 000 cph (0,048 s/chip) |
| Keakuratan penempatan |
± 40 μm/chip, ± 35 μm/QFP 24 mm,
± 50 μm/QFP < 24 mm (Cpk1) |
| Dimensi komponen (mm) |
(01005 ¢) 0402 chip*5hingga L 32 mm × 32 mm × T 8,5 mm*8
Ketika generalisasi Ver.5 dipilih secara opsional (01005 ¢) 0402 chip*5hingga L 100 mm × W 50 mm × T 15 mm*6 |
| Kepala multi-fungsi |
3 nozel |
| Max.kecepatan |
20 000 cph (0,18 s/QFP) |
| Keakuratan penempatan |
± 35 μm/QFP (Cp)k1) |
| Waktu pertukaran PCB |
0.9 s (panjang papan:sampai 240 mm Dalam kondisi optimal) |
| Sumber listrik |
3 fase AC 200, 220, 380, 400, 420, 480 V, 4,0 kVA |
| Sumber pneumatik*1 |
0.49 MPa, 170 L /min ((ANR) |
| Dimensi (mm) |
W 2 350 x D 2 290*2x H 1 430*3 |
| Massa*4 |
3 400 kg |
Pengalaman yang Sukses:
Pelanggan Meraif di 35 Negara di Seluruh Dunia
1Kami telah membantu pelanggan untuk membangun banyak pabrik baru di seluruh dunia.
2Pelatihan Lebih dari 500 Ahli dan Teknisi untuk Pelanggan.
3. Menjadi mitra Cina yang paling dapat diandalkan untuk Anda.
Untuk SMT pabrik Setup, kami bisa lakukan untuk Anda:
1Kami menyediakan solusi SMT lengkap untuk Anda
2Kami menyediakan teknologi inti dengan peralatan kami.
3Kami menyediakan layanan teknis yang paling profesional.
4Kami memiliki pengalaman yang kaya pada SMT pabrik pengaturan
5Kita bisa menyelesaikan setiap pertanyaan tentang SMT.

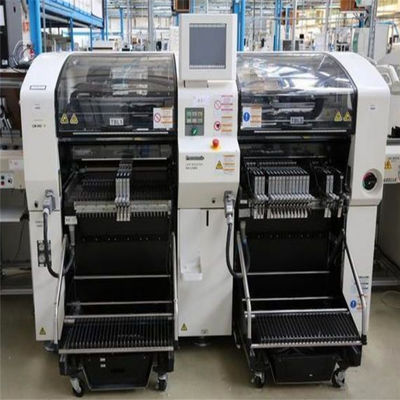

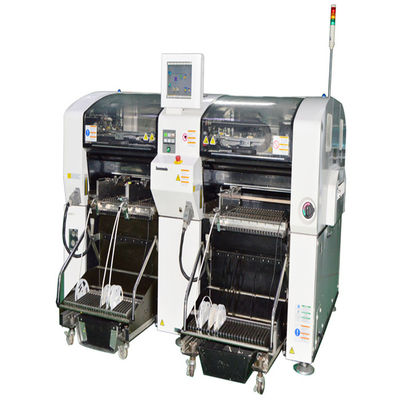

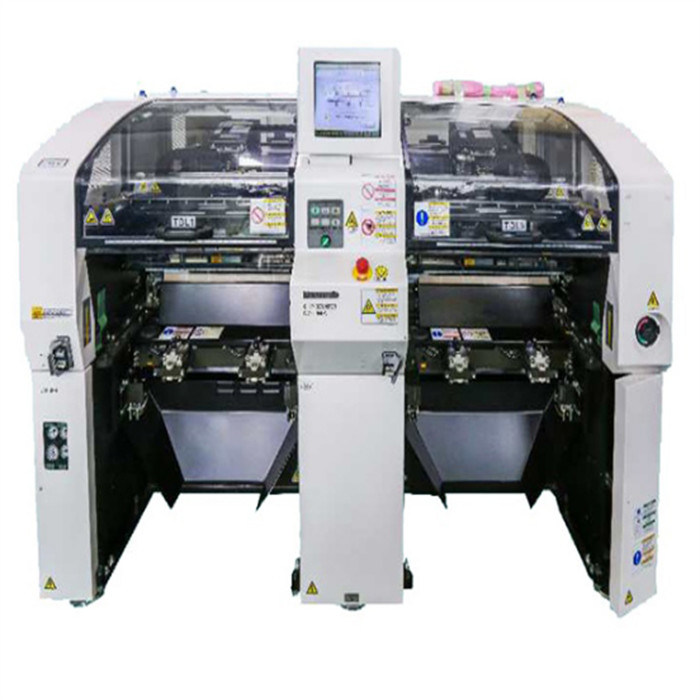

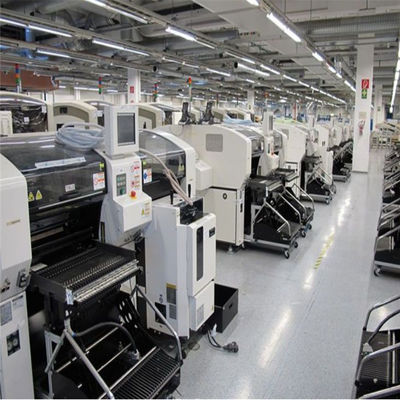

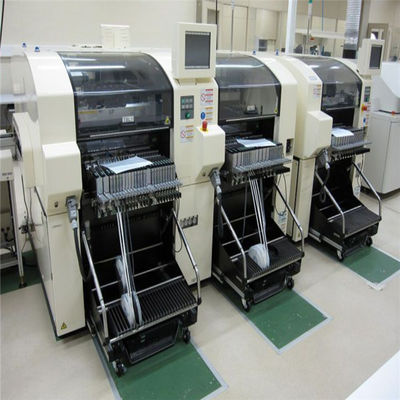

mesin chip mount CM602-L gambar menunjukkan
