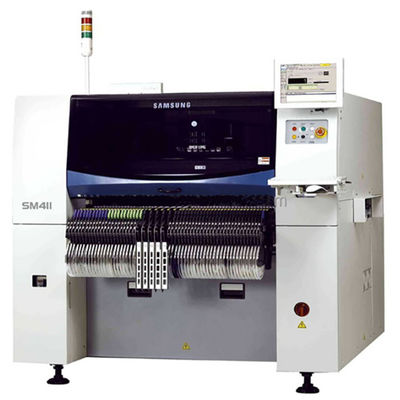

Mesin pemasangan chip SMT bekas asli Samsung SM411 Pick and Place Machine
whatsapp: + 8613424013606, skype: sensenhenhao, wechat: JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nozzle, keranjang penyimpanan pengumpan rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
Spesifikasi Mesin Pick and Place SM411
Kecepatan teoritis chip 42.000CPH
Rentang pemasangan 0402 chip ke IC 14mm terbesar
Akurasi posisi plus atau minus 0,05mm
Ukuran PCB 510 (L) 460 (W)
Ukuran Peralatan 1.650 (L) 1.690 (D) 1.535 (H)
Daya maksimum 5.0k VA
Berat peralatan 1820kg
SM411 didasarkan pada On Fly, mesin kecepatan menengah yang dipatenkan oleh Samsung
dengan arsitektur kantilever ganda untuk komponen chip 42.000 CPH,
Komponen SOP 30.000 CPH (standar IPC9850) Tercepat di dunia di kelasnya Kecepatan patch.
Dan, juga dimungkinkan untuk menerapkan chip presisi tinggi 50 mikron presisi tinggi,
yang dari chip 0402 minimum hingga komponen 14mmIC maksimum sejauh ini,
dapat menerapkan patch.
SM411 Pilih dan Tempatkan Keuntungan Mesin:
Jalur ganda paralel, waktu penanganan PCB 0 detik
Tingkat kehilangan material yang sangat rendah: dua per sepuluh ribu
Sistem pengenalan unik yang berpusat pada penerbangan (Fly Vision) Samsung
Fungsi identifikasi otomatis posisi komponen pengumpan
Struktur kawat datar canggih
Nosel ESD anti-statis
Pengumpan non-stop baru
Fitur Manajemen Manajer PM:
Standar IPC9850 dapat memasang 42.000CPH (Chip 1608)
Sistem Penggerak Manipulator Ganda (12 kepala)
Dalam sistem pengenalan penerbangan gambar
Sistem penggerak motor servo ganda sumbu Y
Basis pengumpan standar bilateral
Dapat dipasang pengumpan sabuk 120 8mm
Kamera pengenalan titik referensi
Perangkat pengganti nosel otomatis
LCD berwarna
Sistem transfer rel ganda
Lebar rel secara otomatis menyesuaikan
Perangkat penjepit tepi PCB
Sensor pelacakan proses makan
Sistem operasi Windows XP
Pesan dan pengurutan umpan program pengoptimalan otomatis
Nozel standar
Parameter Samsung SM411
Ke jalan visi penerbangan
Jumlah Spindle 6 Spindle x 2 Gantry
Pemasangan Chip Visi Terbang Kecepatan 1608
SOP 42.000 CPH (IPC9850)
30.000 CPH (IPC9850)
Akurasi pemasangan Chip ± 50 3σ / Chip
(Berdasarkan chip standar)
Pemasangan pitch sempit 0.1mm (0603) / 0.15mm (1005)
Rentang komponen Chip 0603 ~ 14mm, QFP, BGA
(Opsi: 0402 Silakan hubungi kami. Informasi lebih lanjut akan tersedia atas permintaan Anda.)
Pin pitch minimum (QFP)
Jarak bola minimum (BGA) 0.5mm (QFP) / 0.65mm (BGA)
Tinggi maksimum H = 12mm
Ukuran Papan (mm) Min 50 (L) x 40 (W)
Maksimum 510 (L) x 460 (W)
(Mode Jalur Tunggal, 460 (L) Kelebihan: Tidak Ada Penyangga)
460 (L) x 250 (W) (Mode Jalur Ganda)
610 (L) x 460/250 (W) (Opsi)
Ketebalan PCB 0.38mm ~ 4.2mm
Jumlah pengumpan 120ea / 112ea (Pengubah pengumpan)
Konsumsi Daya Konsumsi daya AC200 / 208/220/240/380/415 V (50 / 60Hz, 3Phase)
Maks.5.0kVA
Konsumsi udara 0,5 ~ 0,7MPa (5,1 ~ 7.1kgf / cm2), 300N?/ Menit
Berat 1,820kg
Dimensi (mm) 1.650 (L) 1.690 (D) 1.535 (T)
Pelanggan Meraif Di 35 Negara Di Seluruh DuniaPengalaman Sukses:
1. Kami Telah Membantu Pelanggan Untuk Membangun Banyak Pabrik Baru Di Seluruh Dunia.
2. Melatih Lebih Dari 500 Tenaga Ahli dan Teknisi untuk Pelanggan.
3. Menjadi Mitra Cina Paling Andal untuk Anda.
Untuk Pengaturan Pabrik SMT, Kami Dapat Melakukannya untuk Anda:
1. Kami Menyediakan Solusi SMT Lengkap untuk Anda
2. Kami Menyediakan Teknologi Inti Dengan Peralatan Kami
3. Kami Menyediakan Layanan Teknologi Paling Profesional
4. Kami Memiliki Pengalaman Kaya dalam Pengaturan Pabrik SMT
5. Kami Dapat Memecahkan Pertanyaan Tentang SMT

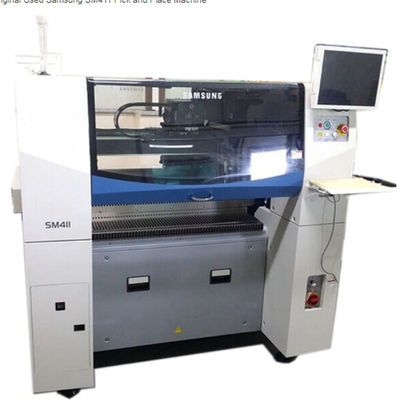

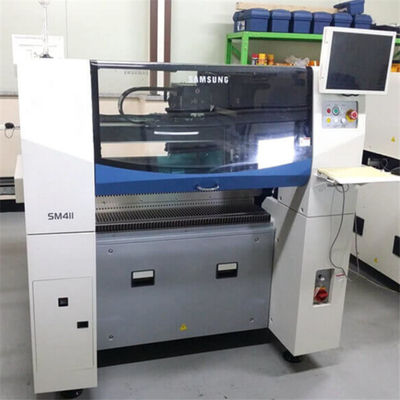

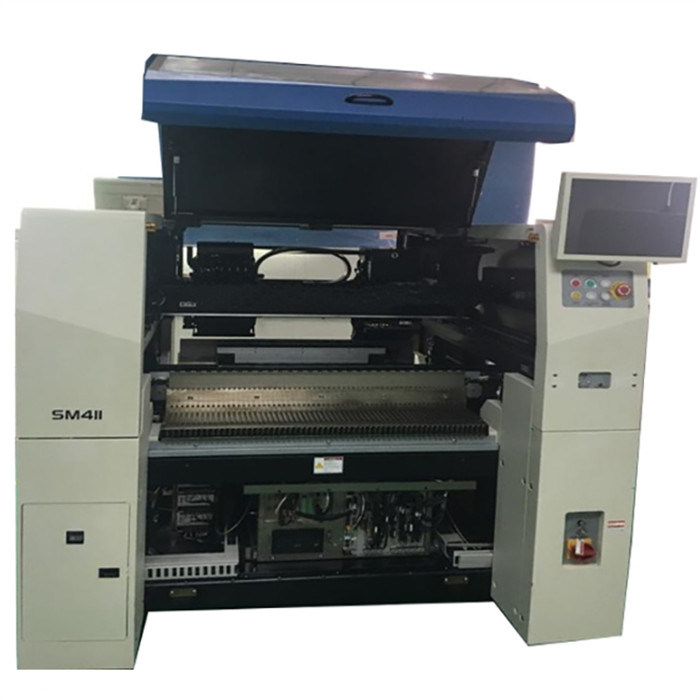

SM411 Pilih dan Tempatkan mesin gambar show
