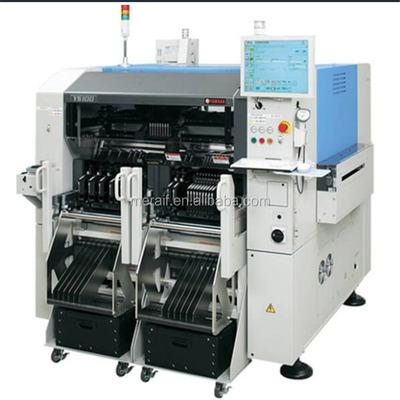

YAMAHA SMT MOUNTER Ys100 Spesifikasi
Berkat sinar penempatan tunggal presisi tinggi yang membawa delapan kepala Z-servo yang dikendalikan independen, YS100 memberikan keseimbangan sempurna antara pemotretan chip dan IC.Ini tersedia dalam dua versi: satu dengan kepala Flying Nozzle Change (FNC) ketika banyak perubahan nozzle diperlukan dan output tinggi penting, yang lain dengan kepala Super Fine (SF) untuk digunakan dengan rentang komponen yang lebih luas termasuk QFP, konektor dan komponen tinggi.
Dengan tingkat penempatan hingga 19,6k komponen per jam, YS100 cepat.Akurasi penempatan adalah 30 mikron untuk IC.Ini menangani berbagai komponen dari 0,4x0,2 mm (01005) hingga konektor besar (100x45 mm), nada halus dan komponen hingga 15 mm.YS100 menampung hingga 126 posisi pengumpanan pita.
Manfaat utama
YS100 standar hadir dengan fitur perangkat lunak dan perangkat keras untuk meningkatkan kualitas produk, meningkatkan efisiensi produksi, mempersingkat waktu NPI dan pergantian, serta mengurangi pemeliharaan, termasuk:
Pengumpan listrik cerdas
Kepala penempatan yang dikontrol Z-Servo untuk pemasangan komponen bebas stres yang akurat
Penyesuaian lebar dan ketebalan papan otomatis untuk pergantian cepat
Stasiun pembersihan nozzle otomatis
Umpan balik suhu otomatis untuk mengkompensasi variasi suhu
Fungsi pemulihan fidusia yang menghilangkan kebutuhan untuk melepas dan membersihkan PCB
Indikator pengumpan yang memudahkan penyetelan dan mengurangi penyetelan pengumpan
Sistem pendukung papan ganda untuk mengurangi waktu transfer papan
Pemotong pita
Penanganan kapasitas pemasangan berkecepatan tinggi
25.000CPH(Setara 0,14 detik/CHIP : kondisi optimal)
+/-50μm(CHIP),
Pemasangan +/- 30μm(QFP).
akurasi mutlak dalam operasi penuh waktu
Menangani berbagai komponen mulai dari chip 0402 hingga komponen W45xL100mm atau kurang dan dengan konektor panjang
Mampu menangani komponen setinggi 15mm
Berlaku untuk PCB ukuran besar (L510mm x W460mm)
Pemotong pita bawaan tersedia sebagai opsi
Kesesuaian dengan direktif Mesin dan direktif EMC
