penyedia solusi elektronik lini mesin SMT High Speed menggunakan mesin pick and place Yamaha Chip Mounter YG100
whatsapp:+8613424013606, skype :sensenhenhao
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nosel, keranjang penyimpanan pengumpan, rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt, dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
1. Keunggulan Mesin Penempatan YAMAHA YG100:
Rentang pemasangan dari komponen mikro 01005 (Inci) hingga komponen 45mm.
Sesuai dengan ukuran substrat besar L510xW440mm.
96 jenis varietas komponen besar.
Kecepatan tambalan: 24.000 CPH (0,15 detik/CHIP)
Akurasi pemasangan: (μ+3σ)±0,03mm/CHIP
Pengulangan (3σ): ±0,03mm/CHIP
Pemasangan PCB Ukuran: L50×W50mm~L510×W440mm
Jenis Komponen Pengemasan Sabuk: 120 jenis (dikonversi menjadi pita 8mm)
2. Parameter Mesin Penempatan YAMAHA YG100:
Komponen SMD: Komponen 0402(MM)-45MMX45MM SOP SOJ PLCC QFP BGA
Komponen SMD dapat ditempatkan 100 jenis (8MM)
Ukuran pemasangan: L1650XW1562X1470
Spesifikasi dan detail Yamaha YG100 sebagai berikut:
1) Ukuran papan: Tipe-M: L460xW330 ~ L50xW50mm/t = 0,4 ~ 3,0mmL-Tipe:
L460xW440 ~ L50xW50mm/t = 0,4 ~ 3,0mm * penggunaan SATS: L460xW440 ~ L50xW50mm
2) Kecepatan pemasangan: Chip: 0,15 detik / aksesori / standar QFP 32mm: 1,70 detik / aksesori 3)
Kondisi IPC9850: 17700CPH, Chip: 0,20 detik / aksesori
4) Akurasi pemasangan: Chip: ± 0,05 mm (3σ) / QFP: ± 0,05 mm (3σ)
5) Sudut pemasangan: (0,01±180° unit)
6) Komponen yang didukung: 0402 hingga SOP, SOJ, PLCC 84-pin, QFPBGA pitch 0,5mm,
CSP31mm, konektor 100mm, soket IC.
7) Tinggi Bagian Peralatan: 15mm
8) Metode identifikasi bagian: sistem multi-kamera digital iluminasi multi-sudut (34 piksel),
pencahayaan multi-sudut sistem penglihatan yang baik (79 piksel).
9) Perangkat Lunak Pengoperasian: YGOS (Mode FullLine, OnLineHelp, aksesori kaya, dan organ dalam)
10) Perangkat Lunak Pengoptimalan: Layanan Dasar (Nomor Kepala dan Pengumpan,
Ditentukan Secara Otomatis oleh Pemasang)
11) Perangkat Lunak Remote Control: Pilih (Fungsi OnLine dan OffLine Tersedia
12) Port komunikasi: (Ethernet memiliki Lan&RS232C)
13) Perangkat keselamatan: Perangkat perlindungan benturan kepala dalam dua mode: SoftLimit dan HardLimit.
Sakelar CoverInterlock digunakan untuk pencegahan kepala dan benturan.
14) Catu daya: AC 3 fase 416~200V, V± 10%, 50/60Hz, 4,8kVA
15) Pasokan udara: 5,5 kg/ (Udara Kering)/140/mnt
16) Ukuran dan Berat: 1.650(L)x1.562(W)x1.850(H)mm
17) Berat: 1.630kg

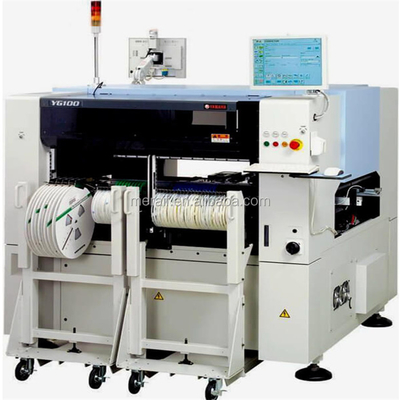

Tampilan gambar Yamaha Chip Mounter YG100
