Tempat asal: | Jepang |
Nama merek: | Multi-Functional chip mounter |
Nomor model: | iPulse M20 chip monter |
Harga: | $60,000.00 - $1,100,000.00/Pieces |
---|---|
Kemasan rincian: | pemasangan chip |
Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan chip mount |
Kondisi: | Baru | Berat (KG): | 1000 |
---|---|---|---|
Lokasi Showroom: | Tidak ada | Inspeksi keluar video: | Asalkan |
Laporan pengujian mesin: | Asalkan | Jenis Pemasaran: | Produk Panas 2019 |
Garansi komponen inti: | 1 tahun | Komponen Inti: | PLC |
Jaminan: | 1 tahun | Nama Produk: | pemasangan chip |
Skype: | sensenhenhao | Whatsapp/Wechat: | +8613424013606 |
Nomor model:: | YSM20 SMDCHIPMOUNTER | Komponen yang Berlaku:: | nts: 0402~5050 |
Penggunaan:: | SMD LED SMT | Aplikasi:: | Lini Produksi Perakitan SMT |
Bahan Film:: | Materi Privasi | Sumber Daya listrik:: | AC220V 50Hz / AC110V |
Waktu memimpin: | 7-30HARI | Pelabuhan: | SHENZHEN |

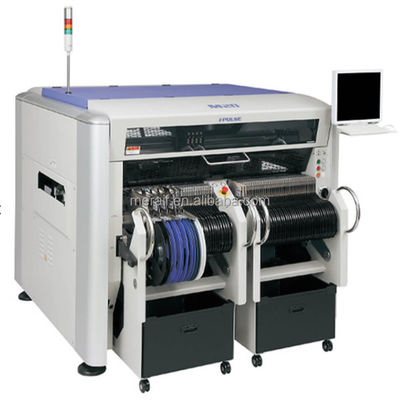

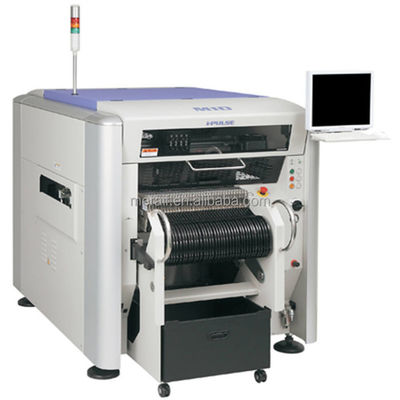

Yamaha iPulse M20 chip mounter kecepatan tinggi smt pick and place mesin M20
whatsapp: + 8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Spesifikasi mesin monter chip M20
Model | I-PulsaM20 |
Ukuran papan (dengan buffer yang tidak digunakan) | min.L50 x W30mm hingga Maks.L1,480 x W510mm * 1 |
Ukuran papan (dengan buffer input dan output yang digunakan) | min.L50 x W30mm hingga Maks.L540 x W510mm |
Ketebalan papan | 0,4 - 4,8mm |
Arah aliran papan | Kiri ke kanan (Std) |
Kecepatan transfer papan | Maks 900mm/dtk |
Kecepatan penempatan (4 kepala + 1 theta) Opt.Lanjutan | 0,15 detik/CHIP (24,000CPH) |
Kecepatan penempatan (4 kepala + 4 theta) Opt.Lanjutan | 0,15 detik/CHIP (24,000CPH) |
Kecepatan penempatan (6 kepala + 2 theta) Opt.Lanjutan | 0,12 detik/CHIP (30.000CPH)*2 |
Kecepatan penempatan (4 kepala + 1 theta) IPC9850 | 19,000CPH |
Kecepatan penempatan (4 kepala + 4 theta) IPC9850 | 19,000CPH |
Kecepatan penempatan (6 kepala + 2 theta) IPC9850 | 23.000CPH * 2 |
Akurasi penempatan A (?+3?) | CHIP +/-0,040mm |
Akurasi penempatan B (?+3?) | IC +/-0,025mm |
Sudut penempatan | +/-180 derajat |
Kontrol sumbu Z | motor servo AC |
Kontrol sumbu theta | motor servo AC |
Tinggi komponen | Maks 30mm * 3 (Komponen yang ditempatkan sebelumnya: maks 25mm) |
Komponen yang berlaku | 0402 hingga 120x90mm, BGA, CSP, konektor, dll. |
Paket komponen | 8 - pita 56mm (Pengumpan F1/F2), pita 8 - 88mm (Pengumpan Listrik F3), stik, baki |
Pemeriksaan kekurangan | Pemeriksaan vakum dan pemeriksaan penglihatan |
Bahasa layar | Inggris, Cina, Korea, Jepang |
Penempatan papan | Unit pegangan papan, referensi depan, penyesuaian lebar konveyor otomatis |
Jenis komponen | Maks 144 jenis (pita 8mm), 36 jalur x 4 |
Tinggi transfer | 900 +/- 20mm |
Dimensi mesin, berat | L1750xD1750xH1420mm, Kira-kira.1450kg |
Kekuatan | 3-fase 200/208/220/240/380/400/416/440V +/-10% |
Konsumsi maksimum, kapasitas | 1.1kW, 5.9kVA |
Tekanan udara, konsumsi | 0.45Mpa, 50(4 kepala) atau 75(6 kepala) L/mnt ANR |

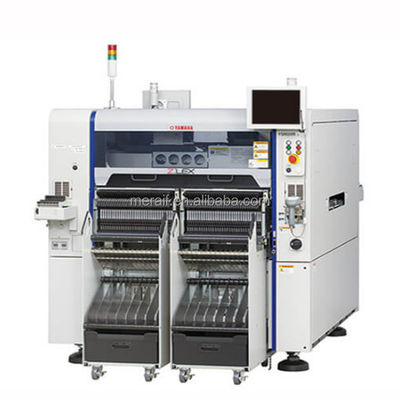

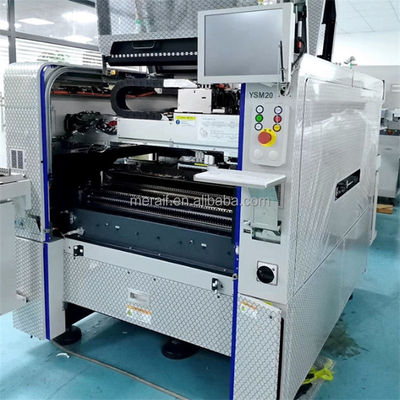

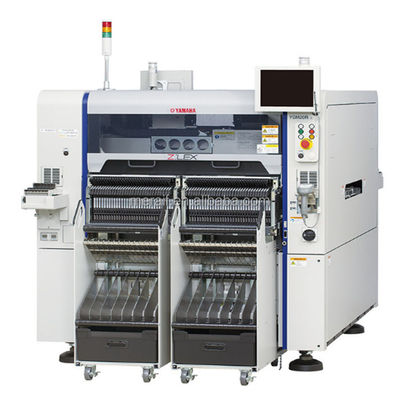

tampilan gambar chip mount
