Penempatan hibrida flipchip berkecepatan tinggi dan presisi tinggi YSH 20 SMT memilih dan menempatkan mesin Pemasangan chip Yamaha YSH20
whatsapp: + 8613424013606, skype: sensenhenhao, wechat: JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nozzle, keranjang penyimpanan pengumpan rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
flipchip hybrid placer Fitur YSH20
4.500 UPH (0,8 detik/unit)
+/- 10 m (3σ) akurasi pemasangan (Bila menggunakan komponen standar Yamaha)
Unit pemasok wafer YWF “6/8/12 inci”, “cincin perluasan”, dan “koreksi sudut 0” berlaku
0,6 × 0,6mm hingga 18 × 18mm komponen berlaku
| Model | YSH20 |
| PCB yang berlaku | L50 x W30mm ke L250 x W200mm
** "Hingga L340 x W340mm" berlaku.Silahkan hubungi kami secara terpisah. |
| Akurasi Pemasangan (Bila Menggunakan Komponen Standar Yamaha) | [Kepala 2F2F & tipe multi-kamera]
Pengulangan (3): +/- 0,010mm/unit +/- 0,05 derajat
[Kepala 4M4M & tipe multi-kamera] ** dalam pengembangan
Pengulangan (3): +/- 0,010mm/unit +/- 0,05 derajat |
| Kemampuan Pemasangan (Dalam Kondisi Optimal) | [Kepala 2F2F & tipe multi-kamera] 4.500 UPH (0,8 detik/unit) ** tidak termasuk pencelupan 3.600 UPH (1,0 detik/unit) ** termasuk pencelupan
[4M4M heads & multi-camera type] ** dalam pengembangan 5.500 UPH (0,65 dtk/unit) ** tidak termasuk dipping 4.500 UPH (0,8 dtk/unit) ** termasuk dipping |
| Konfigurasi Pasokan Komponen | Wafer (cincin datar 6/8/12 inci), nampan wafel, gulungan pita (lebar 8/12/16 mm) |
| Komponen yang Berlaku | [Multi-kamera] Flipchip: 0,6 x 0,6mm hingga 18 x 18mm Diameter tonjolan 60μm atau lebih Jarak benturan 110 m atau lebih, Tinggi 0,7mm atau kurang
Chip SMD: 0402 (Dasar metrik) hingga 20 x 20mm, Tinggi 6mm atau kurang |
| Sumber Daya listrik | 3-fase AC 200/208/220/240/380/400/416V +/- 10% 50/60Hz |
| Sumber Pasokan Udara | 0,5 MPa atau lebih, dalam keadaan bersih dan kering |
Dimensi Eksternal
** Tidak Termasuk Proyeksi | L1,400 x L1,820 x T1,515mm (hanya unit utama)
L1,400 x W2,035 x H1,515mm (saat unit suplai wafer YWF dipasang) |
| Bobot | kira-kira2.470kg (hanya unit utama)
kira-kira2,780kg (saat unit suplai wafer YWF dipasang) |
Pengalaman Sukses:
1. Kami Telah Membantu Pelanggan Membangun Banyak Pabrik Baru Di Seluruh Dunia.Pelanggan Meraif Di 35 Negara Di Seluruh Dunia
2. Melatih Lebih Dari 500 Ahli dan Teknisi untuk Pelanggan.
3. Menjadi Mitra China Yang Paling Andal untuk Anda.
Untuk Pengaturan Pabrik SMT, Kami Dapat Melakukannya untuk Anda:
1. Kami Menyediakan Solusi SMT Lengkap untuk Anda
2. Kami Menyediakan Teknologi Inti Dengan Peralatan Kami
3. Kami Menyediakan Layanan Teknologi Paling Profesional
4. Kami Memiliki Pengalaman yang Kaya dalam Pengaturan Pabrik SMT
5. Kami Dapat Memecahkan Pertanyaan Tentang SMT

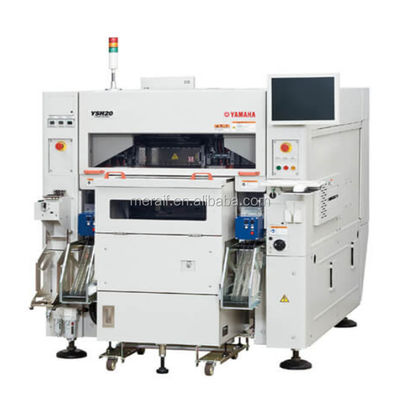

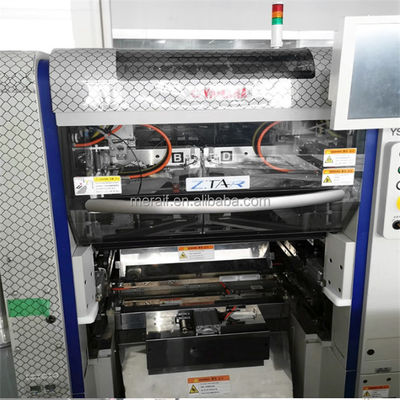

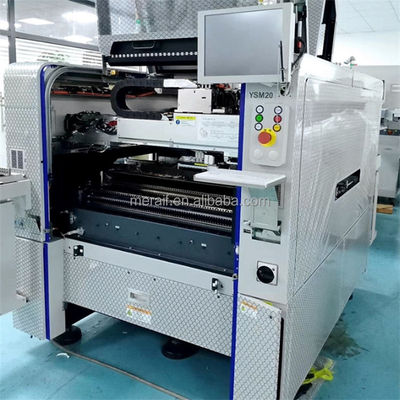

tampilan gambar flipchip hybrid placer YSH20
