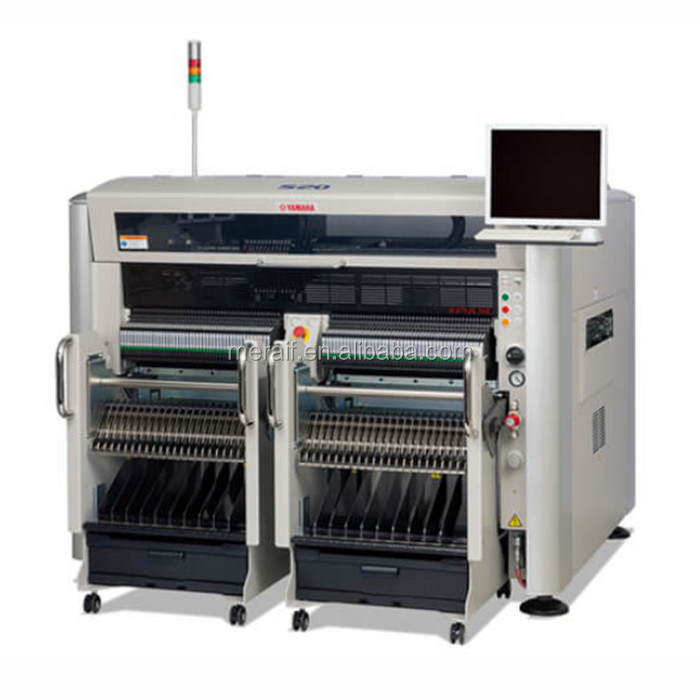

Mesin penempatan 3D Yamaha S20 MID Mesin pemasangan chip SMT S20 MID

Mesin penempatan 3D Yamaha S20 MID Mesin pemasangan chip SMT S20 MID

whatsapp: + 8613424013606, skype: sensenhenhao, wechat: JoyLY0322

KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nozzle, keranjang penyimpanan pengumpan rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt dan sebagainya.

Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.

Mesin pemasangan chip SMT Fitur S20 MID

Ukuran PCB: 1240mm x 510mm
Komponen terkecil: 0201 (0.25x0.125mm) -120mm
Stasiun Feida: 180
Kecepatan pemasangan: 50000CPH
Ikhtisar produk: YAMAHA/Yamaha S20 MID mesin penempatan tiga dimensi, ukuran PCB: 1240mm x 510mm, komponen minimum: 0201 (0,25x0,125mm)-120mm, stasiun pengumpan: 180, kecepatan penempatan: 50000CPH

Fitur utama mesin pemasangan chip SMT:

1. Sadari proses 3D MID (Molded Interconnect Device).Rangka baru dan struktur miring dapat melakukan perakitan tiga dimensi dari permukaan yang tidak rata, permukaan miring dan permukaan melengkung, membantu pelanggan mencapai lompatan dari perakitan panel datar ke perakitan tiga dimensi, dan mengurangi biaya perakitan.

2. Ini menyadari kombinasi fungsi campuran dari fungsi pasta solder spot / lem merah / patch / plug-in, dan dapat dengan mudah dialihkan.Kepala pengeluaran non-kontak dapat melihat pasta solder pada substrat rongga untuk mewujudkan perakitan tiga dimensi dari permukaan yang tidak rata.

3. Lakukan pemeriksaan optik pada pasta dan lem solder serta komponen yang terpasang.Kamera pengenalan tanda warna yang baru dikembangkan juga dapat melakukan pemeriksaan optik yang stabil pada bentuk pasta/lem solder dan efek tambalan melalui sistem pencahayaan baru (untuk mencapai fungsi AOI +SPI)

4, 2 jenis struktur kepala tersedia, 6 kepala penempatan, 6 jenis sumbu rotasi, dan 12 kepala penempatan, 2 jenis sumbu rotasi.

5. Kapasitas perakitan substrat super besar, substrat dapat mencapai 1825mmx 635mm (opsional) tanpa segmentasi, kemampuan untuk melewati papan pada satu waktu adalah 1240mm x 510mm

6. Rentang komponen yang sangat luas, dari chip 0201 (0.25x0.125mm) ultra-kecil hingga komponen besar 120mm dapat diproses, dan ketinggian pemasangan mencapai 35mm, sehingga memudahkan pemasangan komponen ultra-tinggi.

7. Kapasitas makan super besar.Port pengumpanan 8mm dari S20 mencapai 4*45=180 jenis, port pengumpanan 8mm dari S10 mencapai 2*45=90 jenis, dan baki wafel yang memberi makan 36 jenis dapat mewujudkan pengisian bahan bakar tanpa henti.

8. Senapan bahan motor dan kereta pengisian bahan bakar dapat dipertukarkan dengan M10/M20.

MID adalah singkatan dari "Molded Interconnect Device" dalam bahasa Inggris.Tujuan dari teknologi 3D-MID adalah untuk menggabungkan fungsi listrik dan mekanik dalam satu unit struktural.Sirkuit terintegrasi pada cangkang untuk menggantikan papan sirkuit cetak tradisional, sehingga secara efektif mengurangi bobot dan ruang perakitan.

Pembawa sirkuit tiga dimensi adalah cetakan injeksi dari plastik yang dimodifikasi.Permukaan plastik yang dimodifikasi dapat diaktifkan dengan iradiasi laser untuk membentuk pola sirkuit.Area yang diaktifkan dapat dimetalisasi dengan pelapisan tanpa listrik untuk membentuk sirkuit konduktif.

Pengalaman Sukses:

1. Kami Telah Membantu Pelanggan Membangun Banyak Pabrik Baru Di Seluruh Dunia.Pelanggan Meraif Di 35 Negara Di Seluruh Dunia

2. Melatih Lebih Dari 500 Ahli dan Teknisi untuk Pelanggan.

3. Menjadi Mitra China Yang Paling Andal untuk Anda.

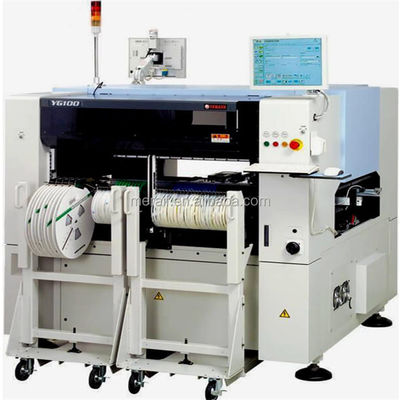

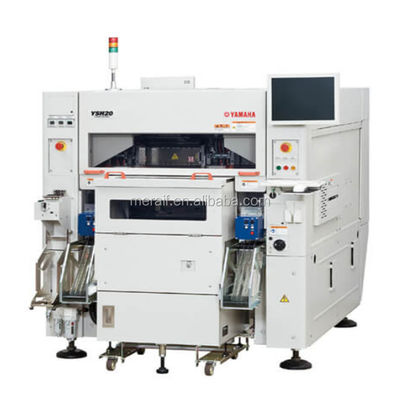

Tampilan gambar mesin chip mount SMT
