Flipchip hybrid placer berkecepatan tinggi dan berpresisi tinggi YSH 20 SMT pick and place machine Yamaha YSH20 chip mounter
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nosel, keranjang penyimpanan pengumpan, rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt, dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
Flipchip hybrid placer Fitur YSH20
4.500 UPH (0,8 dtk/unit)
+/- 10 µm (3σ) akurasi pemasangan (Bila menggunakan komponen standar Yamaha)
Unit pemasok wafer YWF “6/8/12 inci”, “perluas cincin”, dan “koreksi sudut 0” berlaku
Berlaku komponen 0,6 × 0,6 mm hingga 18 × 18 mm
| Model | YSH20 |
| PCB yang berlaku | L50 x W30mm hingga L250 x W200mm
** “Hingga L340 x W340mm” berlaku.Silakan hubungi kami secara terpisah. |
| Akurasi Pemasangan (Saat Menggunakan Komponen Standar Yamaha) | [Kepala 2F2F & tipe multi-kamera]
Pengulangan (3): +/- 0,010 mm/unit +/- 0,05 derajat
[Kepala 4M4M & tipe multi-kamera] ** dalam pengembangan
Pengulangan (3): +/- 0,010 mm/unit +/- 0,05 derajat |
| Kemampuan Pemasangan (Dalam Kondisi Optimal) | [Kepala 2F2F & tipe multi-kamera] 4.500 UPH (0,8 detik/unit) ** tidak termasuk pencelupan 3.600 UPH (1,0 detik/unit) ** termasuk pencelupan
[Kepala 4M4M & tipe multi-kamera] ** dalam pengembangan 5.500 UPH (0,65 dtk/unit) ** tidak termasuk pencelupan 4.500 UPH (0,8 dtk/unit) ** termasuk pencelupan |
| Konfigurasi Pasokan Komponen | Wafer (cincin datar 6/8/12 inci), baki wafel, gulungan pita (lebar 8/12/16 mm) |
| Komponen yang Berlaku | [Multi-kamera] Flipchip: 0,6 x 0,6 mm hingga 18 x 18 mm Diameter bump 60μm atau lebih Bump pitch 110 μm atau lebih, Tinggi 0,7mm atau kurang
Chip SMD: 0402 (Basis metrik) hingga 20 x 20mm, Tinggi 6mm atau kurang |
| Sumber Daya listrik | AC 3 fase 200/208/220/240/380/400/416V +/- 10% 50/60Hz |
| Sumber Pasokan Udara | 0,5 MPa atau lebih, dalam keadaan bersih dan kering |
Dimensi Eksternal
** Tidak termasuk Proyeksi | L1.400 x L1.820 x T1.515mm (hanya unit utama)
L1,400 x W2,035 x H1,515mm (ketika unit pasokan wafer YWF dipasang) |
| Berat | Kira-kira2.470kg (hanya unit utama)
Kira-kira2.780kg (ketika unit pasokan wafer YWF dipasang) |
Pengalaman Sukses:
1. Kami Telah Membantu Pelanggan Membangun Banyak Pabrik Baru Di Seluruh Dunia.Pelanggan Meraif Di 35 Negara Di Seluruh Dunia
2. Melatih Lebih Dari 500 Ahli dan Teknisi untuk Pelanggan.
3. Menjadi Mitra China Paling Andal untuk Anda.
Untuk Pengaturan Pabrik SMT, Kami Dapat Melakukannya untuk Anda:
1. Kami Menyediakan Solusi SMT Lengkap untuk Anda
2. Kami Menyediakan Teknologi Inti Dengan Peralatan Kami
3. Kami Menyediakan Layanan Teknologi Paling Profesional
4. Kami Memiliki Pengalaman Kaya dalam Pengaturan Pabrik SMT
5. Kami Dapat Memecahkan Pertanyaan Tentang SMT

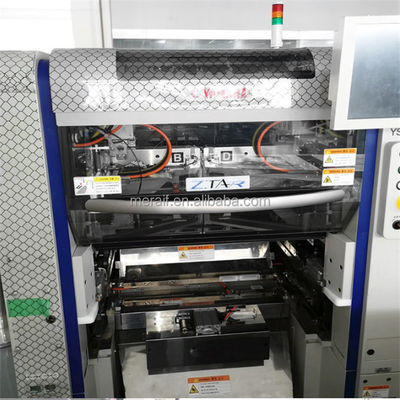

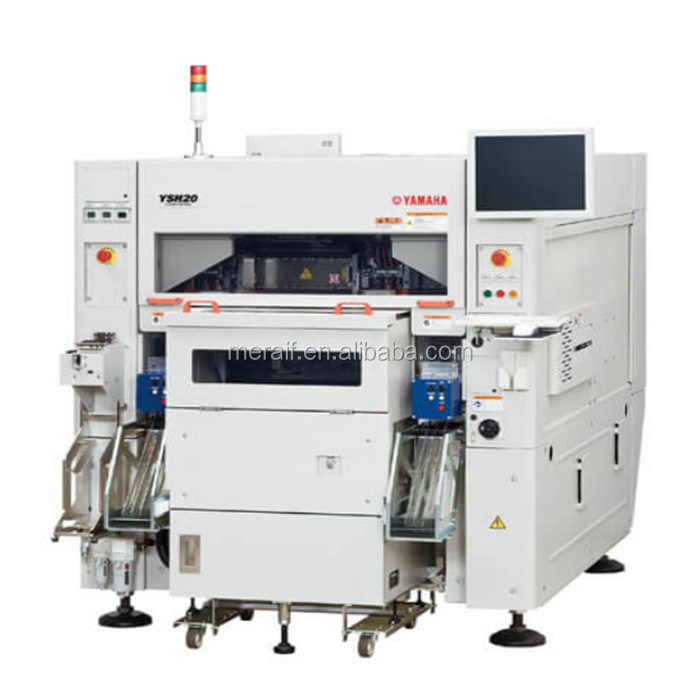

tampilan gambar flipchip hybrid placer YSH20
