Tempat asal: | Jepang |
Nama merek: | SMT AOI machine |
Nomor model: | SAKI BF-Perbatasan II |
Harga: | $14,000.00 - $55,000.00/pieces |
---|---|
Kemasan rincian: | SAKI AOI BF-Frontier II dikemas dengan kotak kayu vakum |
Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan SAKI AOI BF-Frontier II |
Kondisi: | digunakan | Berat (KG): | 275 |
---|---|---|---|
Lokasi Showroom: | Tidak ada | Video keluar-inspeksi: | Asalkan |
Laporan Uji Mesin: | Asalkan | Jenis Pemasaran: | Produk Biasa |
Garansi komponen inti: | 1 tahun | Komponen Inti: | PLC |
Jaminan: | 1 tahun | Nama Produk: | mesin AOI SAKI |
Skype: | sensenhenhao | Whatsapp/wechat: | +8613424013606 |
Ketebalan PCB:: | 0,6 - 2,5mm | Sistem operasi: | Windows XP |
Resolusi: | 10μm | Ukuran PCB yang sesuai: | 50*50 - 250*330mm |
Sumber Daya listrik: | 100 - 120V / 200 - 240V ±10%; 100 - 120V / 200 - 240V ±10%; 50 / 60Hz 50 / 6 | kondisi:: | digunakan |
Dimensi: | 580*850*452mm | Pelabuhan: | Shenzhen |
Lini mesin SMT Mesin AOI SAKI BF-Frontier II Mesin AOI untuk pemeriksaan SMT PCB
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nosel, keranjang penyimpanan pengumpan, rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt, dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
Spesifikasi SAKI AOI BF-Frontier II:
SAKI AOI BF-Frontier II
Dengan resolusi superior 18μm dan kamera CCD warna garis pemindaian, BF-Frontier II memberikan hasil pemeriksaan yang akurat dan stabil.Fillet solder pada komponen sekecil chip 0201(0603) dengan densitas tinggi, serta IC dengan pitch lead 0,4mm mudah diperiksa dan dianalisis.
Resolusi Tinggi In-line dan AOI Kecepatan Tinggi
AOI 2D sebaris
Ukuran Max PCB adalah 330x250mm untuk BF-Planet-XII,
500x460mm untuk BF-FrontierII, 870x686mm untuk BF-10Z
Waktu pemindaian hanya 4 detik (BF-Planet-XII)
Bodi ringkas dengan lebar hanya 60cm (BF-Planet-XII)
Sistem Pencitraan Resolusi Tinggi
Dengan resolusi superior 18μm dan kamera CCD warna garis pemindaian, BF-Frontier II memberikan hasil inspeksi yang akurat dan stabil.Fillet solder pada komponen sekecil chip 0201(0603) dengan kerapatan tinggi, serta IC dengan pitch lead 0,4mm mudah diperiksa dan dianalisis.
Hasil Tinggi
BF-Frontier II memiliki sistem pemindaian alternatif asli Saki yang menangkap beberapa gambar pencahayaan dalam satu pemindaian.Sistem penangkap warna yang baru dikembangkan memungkinkan untuk membuat kecepatan pemindaian dua kali lebih cepat dari model sebelumnya.Hanya perlu 10 detik untuk menangkap papan berukuran L [460mm × 500mm].Waktu kebijaksanaan keseluruhan termasuk inspeksi juga dipersingkat secara dramatis.
Keuntungan Inspeksi Visual Pemindaian Garis
Komponen tambahan di papan hanya dapat dideteksi dengan mengatur satu jendela inspeksi di seluruh papan.Hal ini diwujudkan dengan keunggulan metode line scan.
Lampu Overhead Koaksial
Kondisi penyolderan diperiksa dengan iradiasi iluminan dari pencahayaan overhead koaksial.Inspeksi tidak terpengaruh oleh bayangan oleh komponen tinggi yang berdekatan, oleh karena itu pustaka yang sama tersedia di lokasi mana pun di papan tulis.
Antarmuka Baru
Antarmuka pengguna yang diperbarui mempermudah penyiapan data inspeksi dengan menggunakan pustaka standar Saki yang telah diinstal sebelumnya.Dan opsional baru
fungsi KPK, yaitu mengetahui perbedaan permukaan
papan dan permukaan komponen secara otomatis, menyederhanakan untuk mendeteksi komponen yang hilang.Ini mewujudkan pengurangan waktu untuk pembuatan data inspeksi pada peluncuran produksi.
Fleksibilitas
BF-Frontier II memiliki jarak bebas 40mm di sisi atas papan dan 40mm di sisi bawah.Ini memungkinkan sebagian besar PCB dengan komponen tinggi.Selain itu, BF-Frontier II dapat digunakan di setiap tahapan proses produksi PCB mulai dari post-print, post-mounter, dan post-flow/re-flow, atau pemasangan manual.
Ketertelusuran
Fungsi opsional BF-Frontier II dapat membaca semua jenis Barcode dan kode 2D di papan tulis.Keluaran inspeksi dilaporkan dengan nomor kode.Hal ini memungkinkan penanganan data SPC yang mudah dan pengelolaan data log pada jalur produksi.
Model | SAKI 2D AOI BF-Frontier II |
Resolusi | 18μm |
Ukuran Papan | 50×60 - 460×500mm, 2×2.4 - 18×20 inci |
Ketebalan Papan | 0,6 - 3,2 mm, 24 - 126 mil |
Papan Warp | +/- 2mm, 79mil |
Izin PCB | Atas: 40mm, 1,57in.Bawah: 40mm, 1,57 inci |
Komponen yang Diputar Dukung | Tersedia untuk rotasi 0 - 359° (satuan 1°) |
Kategori Inspeksi | Kehadiran/Ketidakhadiran, Misalignment, Batu nisan, Terbalik, Polaritas, Jembatan, Asing bahan, Tidak adanya solder, Solder tidak cukup, Lead terangkat, Chip terangkat, dan cacat Fillet.Setiap cacat nama dapat diubah secara bebas oleh fungsi sistem. |
Waktu Kebijaksanaan*1 *2 | Kira-kira21 detik.(460×500mm) |
Waktu Pemindaian Gambar*1 | Kira-kira10 detik(460×500mm) |
Kamera (Pemrosesan Gambar) | Kamera CCD warna garis |
Petir | sistem pencahayaan LED |
Metode Transfer Konveyor | Pemindahan sabuk datar |
Transfer Tinggi Konveyor | 900+/-20mm, 36+/-0,8 inci |
Transfer Penyesuaian Lebar Konveyor | Manual |
Sistem operasi | Windows XP Versi Bahasa Inggris |
Sistem Opsional | BF-Editor / BF-RP1 / BF-Monitor / BF-Lihat |
Opsional | Pengenalan Kode Batang 2D, Printer Jurnal, Penyesuaian Lebar Konveyor Transfer Otomatis |
Kebutuhan Daya Listrik | Fase Tunggal ~100 - 120V / 200 - 240V +/ -10%,50/60Hz, 750VA |
Kebutuhan Udara | 0,5MPa, 5L/mnt (ANR), 73PSI, 0,18CFM |
Lingkungan Penggunaan | 15°C(59F) - 30°C(86F) / 15 - 80% RH (Non-kondensasi) |
Tingkat kebisingan | 58,3dB |
Dimensi W x D x H | 850 × 1340 × 1230mm, 34 × 53 × 49 inci |
Berat | Kira-kira450kg, £ 992 |
*1 Jika ukuran PCB lebih kecil dari 460x500mm, Waktu pemindaian gambar akan lebih pendek dari nilai ini. *2 Termasuk Waktu Pemindaian Gambar. |
Pengalaman Sukses:
Pelanggan Meraif Di 35 Negara Di Seluruh Dunia
1. Kami Telah Membantu Pelanggan Membangun Banyak Pabrik Baru Di Seluruh Dunia.
2. Melatih Lebih Dari 500 Ahli dan Teknisi untuk Pelanggan.
3. Menjadi Mitra China Paling Andal untuk Anda.
Untuk Pengaturan Pabrik SMT, Kami Dapat Melakukannya untuk Anda:
1. Kami Menyediakan Solusi SMT Lengkap untuk Anda
2. Kami Menyediakan Teknologi Inti Dengan Peralatan Kami
3. Kami Menyediakan Layanan Teknologi Paling Profesional
4. Kami Memiliki Pengalaman Kaya dalam Pengaturan Pabrik SMT
5. Kami Dapat Memecahkan Pertanyaan Tentang SMT

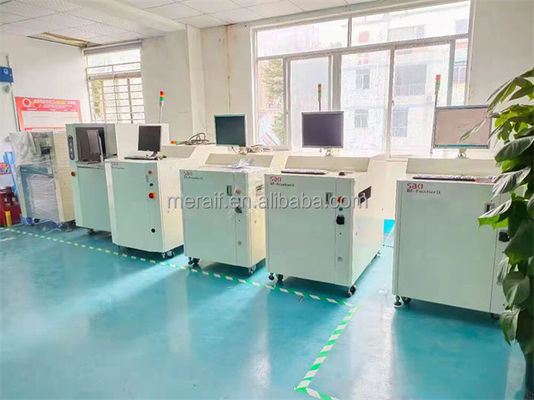

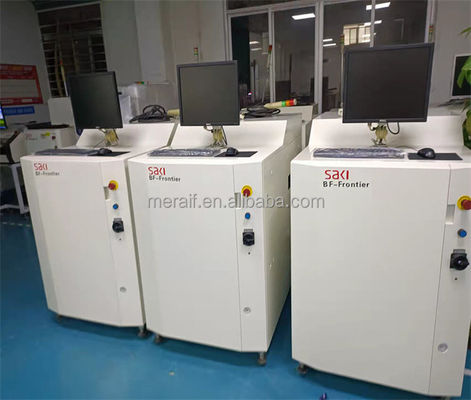

SAKI AOI BF-Frontier IIpertunjukan gambar
