Tempat asal: | Jepang |
Nama merek: | GKG Stencil Printer |
Nomor model: | Printer GKG G9+ |
Harga: | $60,000.00 - $1,000,000.00/pieces |
---|---|
Kemasan rincian: | Pencetak pasta solder otomatis |
Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan Pasta Solder Otomatis Printer |
Kondisi: | Baru | Berat (KG): | 1000 |
---|---|---|---|
Lokasi Showroom: | Tidak ada | Video keluar-inspeksi: | Asalkan |
Laporan Uji Mesin: | Asalkan | Jenis Pemasaran: | Produk Panas 2019 |
Garansi komponen inti: | 1 tahun | Komponen Inti: | PLC |
Jaminan: | 1 tahun | Nama Produk: | Pencetak pasta solder otomatis |
Skype: | sensenhenhao | Whatsapp/wechat: | +8613424013606 |
Nomor model:: | YSM20 SMDCHIPMOUNTER | Komponen yang Berlaku:: | nts: 0402~5050 |
Penggunaan:: | SMD LED SMT | Aplikasi:: | Lini Produksi Perakitan SMT |
Bahan Film:: | Materi Privasi | Sumber Daya listrik:: | AC220V 50Hz / AC110V |
Waktu memimpin: | 7-30 hari | Pelabuhan: | Shenzhen |

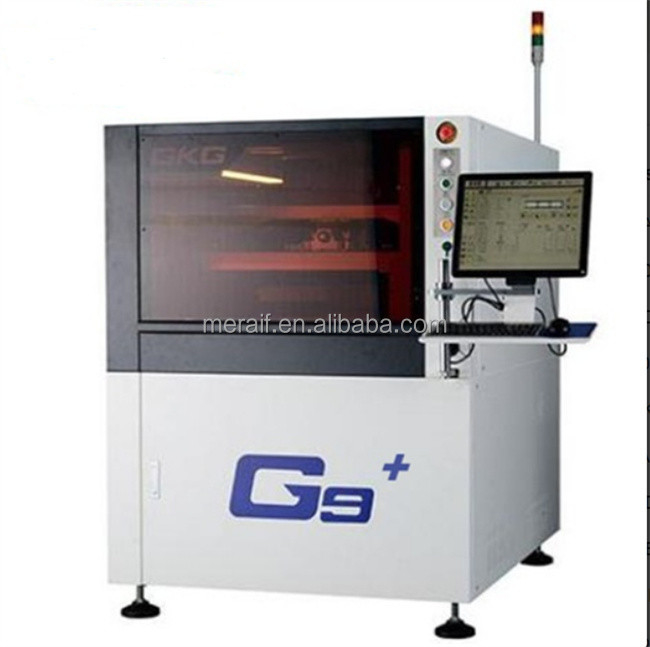

GKG G9+ printer SMT Stencil Printer Full Automatic Solder paste Printer
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nosel, keranjang penyimpanan pengumpan, rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt, dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
Pasta Solder Otomatis Printer printer :
GKG G9+ SMT Stencil Printer, Mesin cetak pasta timah otomatis adalah model kelas atas untuk aplikasi kelas atas SMT, yang dapat memenuhi persyaratan proses pencetakan 03015,0,25 pitch, presisi tinggi, dan kecepatan tinggi.
G9+ adalah akurasi tinggi dan stabilitas tinggi dari pencetakan otomatis sepenuhnyavisi mesin, GKG diikuti dalam industri SMT adalah pengembangannyatren produksi generasi baru yang sepenuhnya otomatismesin cetak dengan sinkron teknologi terkemuka internasionalvisi, pemrosesan visual resolusi tinggi, presisi tinggisistem transmisi, pengikis adaptif suspensi.
Spesifikasi Printer Paste Solder Otomatis :
Printer Pasta Solder Otomatis Presisi Tinggi Seri GKG dirancang untuk presisi tinggi
pencetakan jaring baja atau pencetakan stensil di industri SMT.
Mencetak ukuran PCB: 50mm x 50mm ~ 450mm x340mm;
Ketebalan PCB: 0,4mm ~ 6mm
Pitch Komponen yang berlaku
Komponen SMT seperti resistor, kapasitor, induktor, dioda dan triode: 03015,01005, 0201, 0402, 0603,0805, 1206 dan spesifikasi lainnya;
IC: mendukung SOP, TSOP, TSSOP, pengemasan QFN, min.nada 0,25mm;mendukung BGA, kemasan CSP,
min.bola 0,25um;
Jenis PCB yang Berlaku
Berlaku untuk jenis PCB ponsel, komunikasi, TV LCD, STB, bioskop keluarga, elektronik kendaraan,
peralatan tenaga medis, kedirgantaraan dan penerbangan, selain produk elektronik umum.
1, Semua struktur balok X stensil generasi ke-3 yang baru, tambahkan operator pasta solder jaring baja penempatan yang lebih nyaman dan akurat;
Balok torsi tipe baru X, memecahkan pasta solder dan deposisi debu, memperpanjang masa pakai mesin;
2, Dapat diskalakan pada perangkat tekanan, mengingat deformasi pencetakan PCB yang mudah dapat membuat tablet keluar, tidak perlu menggunakan tekanan
sebentar bisa balik lagi.Menurut penggunaan produk yang fleksibel
3, Seluruh mesin menggunakan rel panduan self-lubricating yang diimpor, rel panduan tidak perlu menambahkan pelumas, dalam lima tahun panduan bebas perawatan dalam lima tahun.
4, X Y1 Y2 di motor linier HAYDON AS, sekrup penggerak presisi Jepang, rel panduan berpelumas sendiri, untuk memastikan akurasi
5, Bingkai bersih Y untuk menemukan secara otomatis, dapat dengan cepat mewujudkan tandingan stensil otomatis;
6, Balok pisau melengkung menggunakan baja berkekuatan tinggi, dalam proses pencetakan untuk memastikan stabilitas print head;
Sistem pengikis tipe mengambang, perangkat penahan elastis yang unik, dapat memberikan perlindungan yang sangat baik dalam stensil dan pengikis proses drop scraper.
Barang | Parameter | |
Ulangi Akurasi Posisi | ± 0,01mm (Data dan metode uji tersedia) | |
Akurasi Pencetakan | ± 0,018mm (Data dan metode pengujian tersedia) | |
Kecepatan Pencetakan / Waktu Siklus | <7,5 detik (Kecualikan Pencetakan & Pembersihan) | |
Pergantian Produk | <5 menit | |
Ukuran Stensil Layar/Min-Max | 470mm X340mm-737mm X737mm | |
Ukuran Stensil Layar/Tebalness | 20mm ~ 40mm | |
Ukuran PCB/Min-Max/Ketebalan | 50X50mm-450X340mm/0,4~6mm | |
Rasio Warpage PCB | <1%(Berdasarkan panjang diagonalnya) | |
Ukuran Bawah Papan | 15mm(Konfigurasi standar) | |
Ukuran Tepi Papan | 2.5mm | |
Tinggi Konveyor | 900±40mm | |
Arah Konveyor | Kiri kanan;Kanan kiri;Kiri-Kiri;Benar, benar | |
Kecepatan Konveyor | 100-1500mm/detik Kontrol yang dapat diprogram | |
Posisi Dewan | Sistem pendukung | Pin magnetik / Blok pendukung samping /Pin otomatis fleksibel(opsional) |
Sistem Penjepit | Penjepit sisi elastis/ Nozel vakum /Pengaturan tabel arah-Z tipe ekstensi | |
Kepala cetak | Dua printhead Bermotor independen | |
Kecepatan Squeegee | 10~200mm/detik | |
Tekanan Squeegee | Kontrol perangkat lunak 0,5-10kg(umpan balik tekanan loop tertutup), nilai tekanan terlihat | |
Sudut Squeegee | 60°(Standar )/55°/45° | |
Jenis Squeegee | Squeegee baja (standar), squeegee karet, dan jenis squeegee lainnya akan disesuaikan. | |
Kecepatan Pemisahan Jala Baja | 0,1~20mm/detik Kontrol yang Dapat Diprogram | |
Metode Pembersihan | Tipe kering, tipe basah, tipe vakum (Dapat diprogram kombinasi metode Pembersihan) | |
Rentang Penyesuaian Tabel | X:±3mm;Y: ±7mmθ:±2° | |
Jenis Titik Fidusia | Bentuk geometri standar dari titik fidusia, bantalan pengikat / lubang stensil | |
Sistem Kamera | Kamera digital tunggaluntuk sistem penglihatan atas/bawah | |
Tekanan udara | 4~6Kg/cm2 | |
Konsumsi udara | Kira-kira 0,07m3 / mnt | |
Metode kontrol | Kontrol komputer | |
Sumber Daya listrik | AC:220±10%,50/60HZ 1Φ 1.5KW | |
Dimensi/Berat Mesin | Tergantung pada model yang tepat | |
Suhu Operasizaman | -20°C ~ +45°C | |
Kelembaban Operasi | 30%~60% |
Pengalaman Sukses:
1. Kami Telah Membantu Pelanggan Membangun Banyak Pabrik Baru Di Seluruh Dunia.Pelanggan Meraif Di 35 Negara Di Seluruh Dunia
2. Melatih Lebih Dari 500 Ahli dan Teknisi untuk Pelanggan.
3. Menjadi Mitra China Paling Andal untuk Anda.
Untuk Pengaturan Pabrik SMT, Kami Dapat Melakukannya untuk Anda:
1. Kami Menyediakan Solusi SMT Lengkap untuk Anda
2. Kami Menyediakan Teknologi Inti Dengan Peralatan Kami
3. Kami Menyediakan Layanan Teknologi Paling Profesional
4. Kami Memiliki Pengalaman Kaya dalam Pengaturan Pabrik SMT

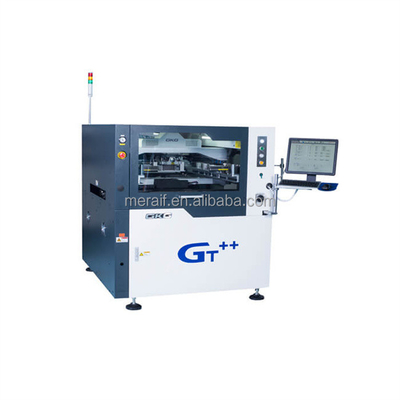

Tampilan gambar printer pasta solder otomatis
