Tempat asal: | Jepang |
Nama merek: | Auto Paste Printer machine |
Nomor model: | Printer Stensil GKG GT++ SMT |
Harga: | $60,000.00 - $1,000,000.00/pieces |
---|---|
Kemasan rincian: | Printer Stensil GKG GT++ SMT |
Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan GKG GT++ SMT Stencil Printer |
Kondisi: | Baru | Berat (KG): | 1000 |
---|---|---|---|
Lokasi Showroom: | Tidak ada | Video keluar-inspeksi: | Asalkan |
Laporan Uji Mesin: | Asalkan | Jenis Pemasaran: | Produk Panas 2019 |
Garansi komponen inti: | 1 tahun | Komponen Inti: | PLC |
Jaminan: | 1 tahun | Nama Produk: | Printer Stensil GKG GT++ SMT |
Skype: | sensenhenhao | Whatsapp/wechat: | +8613424013606 |
Nomor model:: | YSM20 SMDCHIPMOUNTER | Komponen yang Berlaku:: | nts: 0402~5050 |
Penggunaan:: | SMD LED SMT | Aplikasi:: | Lini Produksi Perakitan SMT |
Bahan Film:: | Materi Privasi | Sumber Daya listrik:: | AC220V 50Hz / AC110V |
Waktu memimpin: | 7-30 hari | Pelabuhan: | Shenzhen |
Printer SMT GKG GT++ Printer Stensil SMT
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
Printer Stensil GKG GT++ SMT :
GKG GT++ SMT Stencil Printer Sepenuhnya Otomatis-Harga Bagus!Kualitas baik!Layanan Bagus!Mesin cetak pasta timah otomatis GKG GT++ adalah model high-end untuk aplikasi SMT high-en, lebar GT++ BTB hanya 2830mm, yang dapat memenuhi persyaratan proses pencetakan 03015,0.25pitch presisi tinggi dan kecepatan tinggi.
GT ++ adalah akurasi tinggi dan stabilitas tinggi dari visi mesin cetak otomatis penuh, GKG diikuti dalam industri SMT adalah tren pengembangan produksi generasi baru mesin cetak otomatis dengan visi sinkron teknologi terkemuka internasional, pemrosesan visual resolusi tinggi, tinggi presisi sistem transmisi, pengikis adaptif suspensi.
Spesifikasi Printer GKG GT++ SMT Stencil :
Printer Pasta Solder Otomatis Presisi Tinggi Seri GKG dirancang untuk presisi tinggi
pencetakan jaring baja atau pencetakan stensil di industri SMT.
Mencetak ukuran PCB: 50mm x 50mm ~ 510mm x 510mm;
Ketebalan PCB: 0,4mm ~ 14mm
Ketebalan FPC: kurang dari 0,6mm (Tidak termasuk jig)
Pitch Komponen yang berlaku
Komponen SMT seperti Resistor, Kapasitor, Induktor, Diode dan Triode : 0201, 0402, 0603,0805, 1206 dan spesifikasi lainnya;
IC: mendukung SOP, TSOP, TSSOP, pengemasan QFN, min.nada 0,3mm;mendukung BGA, kemasan CSP,
min.bola 0.2mm;
Jenis PCB yang Berlaku
Berlaku untuk jenis PCB ponsel, komunikasi, TV LCD, STB, bioskop keluarga, elektronik kendaraan,
peralatan tenaga medis, kedirgantaraan dan penerbangan, selain produk elektronik umum.
1, Semua struktur balok X stensil generasi ke-3 yang baru, tambahkan operator pasta solder jaring baja penempatan yang lebih nyaman dan akurat;
Balok torsi tipe baru X, memecahkan pasta solder dan deposisi debu, memperpanjang masa pakai mesin;
2, Dapat diskalakan pada perangkat tekanan, mengingat deformasi pencetakan PCB yang mudah dapat membuat tablet keluar, tidak perlu menggunakan tekanan
sebentar bisa balik lagi.Menurut penggunaan produk yang fleksibel
3, Seluruh mesin menggunakan rel panduan self-lubricating yang diimpor, rel panduan tidak perlu menambahkan pelumas, dalam lima tahun panduan bebas perawatan dalam lima tahun.
4, X Y1 Y2 di motor linier HAYDON AS, sekrup penggerak presisi Jepang, rel panduan berpelumas sendiri, untuk memastikan akurasi
5, Bingkai bersih Y untuk menemukan secara otomatis, dapat dengan cepat mewujudkan tandingan stensil otomatis;
6, Balok pisau melengkung menggunakan baja berkekuatan tinggi, dalam proses pencetakan untuk memastikan stabilitas print head;
Sistem pengikis tipe mengambang, perangkat penahan elastis yang unik, dapat memberikan perlindungan yang sangat baik dalam stensil dan pengikis proses drop scraper.
Printer Stensil GKG GT++ SMT
Barang | Parameter | |
Ulangi Akurasi Posisi | ± 0,01mm (Data dan metode uji tersedia) | |
Akurasi Pencetakan | ± 0,025mm (Data dan metode uji tersedia) | |
Kecepatan Pencetakan / Waktu Siklus | <8s (Kecualikan Pencetakan & Pembersihan) | |
Pergantian Produk | <5 menit | |
Ukuran Stensil Layar/Min-Max | 470mm X370mm-737mm X737mm | |
Ukuran Stensil Layar/Tebalness | 20mm ~ 40mm | |
Ukuran PCB/Min-Max/Ketebalan | 50X50mm-510X510mm/0,4~15mm | |
Rasio Warpage PCB | <1%(Berdasarkan panjang diagonalnya) | |
Ukuran Bawah Papan | 15mm(Konfigurasi standar), 25mm | |
Ukuran Tepi Papan | 3mm | |
Tinggi Konveyor | 900±40mm | |
Arah Konveyor | Kiri kanan;Kanan kiri;Kiri-Kiri;Benar, benar | |
Kecepatan Konveyor | 100-1500mm/detik Kontrol yang dapat diprogram | |
Posisi Dewan | Sistem pendukung | Pin magnetik / Blok penopang samping / Fleksibel peniti otomatis(opsional) |
Sistem Penjepit | Penjepit sisi elastis/ Nozel vakum/ Pengaturan tabel arah-Z tipe ekstensi | |
Kepala cetak | Dua printhead Bermotor independen | |
Kecepatan Squeegee | 6~300mm/detik | |
Tekanan Squeegee | Kontrol perangkat lunak 0-10kg(umpan balik tekanan loop tertutup), nilai tekanan terlihat | |
Sudut Squeegee | 60°(Standar )/55°/45° | |
Jenis Squeegee | Squeegee baja (standar), squeegee karet, dan jenis squeegee lainnya akan disesuaikan. | |
Kecepatan Pemisahan Jala Baja | 0,1~20mm/detik Kontrol yang Dapat Diprogram | |
Metode Pembersihan | Tipe kering, tipe basah, tipe vakum (Dapat diprogram kombinasi metode Pembersihan) | |
Rentang Penyesuaian Tabel | X/Y:±20mm;θ:±2° | |
Jenis Titik Fidusia | Bentuk geometri standar dari titik fidusia, bantalan ikatan / Lubang stensil | |
Sistem Kamera | Kamera digital tunggaluntuk sistem penglihatan atas/bawah | |
Tekanan udara | 4~6Kg/cm2 | |
Konsumsi udara | Kira-kira 0,07m3 / mnt | |
Metode kontrol | Kontrol komputer | |
Sumber Daya listrik | AC:220±10%,50/60HZ 1Φ 1.5KW | |
Dimensi/Berat Mesin | Tergantung pada model yang tepat | |
Suhu Operasizaman | -20°C ~ +45°C | |
Kelembaban Operasi | 30%~60% |

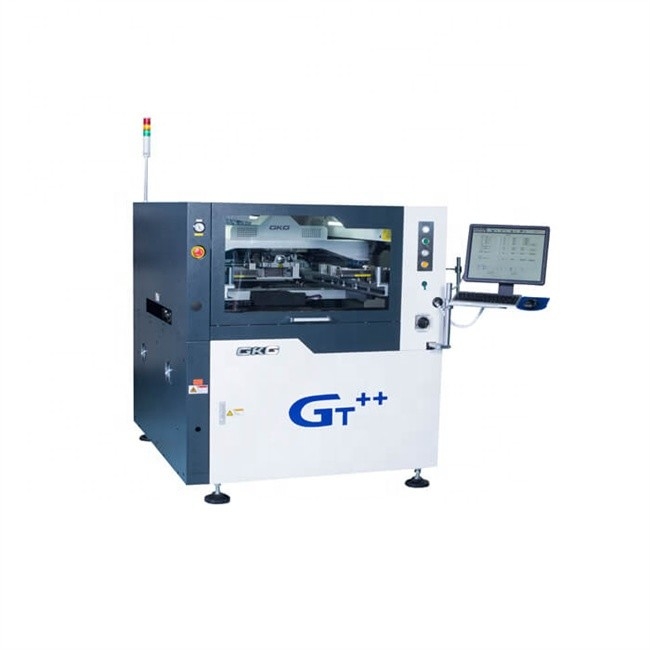

Tampilan gambar GKG GT++ SMT Stencil Printer
