Full Automatic Solder paste Printer GKG G9 Stencil Printer untuk jalur solusi smt
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
Solder pasta Printer GKG G9 printer :
Printer Stensil GKG G9 SMTSepenuhnya Otomatis-Harga Bagus!Kualitas baik!Layanan Bagus!Mesin cetak pasta timah otomatis GKG G9 adalah model kelas atas untuk aplikasi kelas atas SMT, yang dapat memenuhi persyaratan proses pencetakan 03015,0,25 pitch, presisi tinggi, dan kecepatan tinggi.
G9 adalah akurasi tinggi dan stabilitas tinggi dari pencetakan otomatis sepenuhnyavisi mesin, GKG diikuti dalam industri SMT adalah pengembangannyatren produksi generasi baru yang sepenuhnya otomatismesin cetak dengan sinkron teknologi terkemuka internasionalvisi, pemrosesan visual resolusi tinggi, presisi tinggisistem transmisi, pengikis adaptif suspensi.
Solder paste Printer GKG G9 Spesifikasi :
Printer Pasta Solder Otomatis Presisi Tinggi Seri GKG dirancang untuk presisi tinggi
pencetakan jaring baja atau pencetakan stensil di industri SMT.
Mencetak ukuran PCB: 50mm x 50mm ~ 450mm x340mm;
Ketebalan PCB: 0,4mm ~ 14mm
Ketebalan FPC: kurang dari 0,6mm (Tidak termasuk jig)
Pitch Komponen yang berlaku
Komponen SMT seperti Resistor, Kapasitor, Induktor, Diode dan Triode : 0201, 0402, 0603,0805, 1206 dan spesifikasi lainnya;
IC: mendukung SOP, TSOP, TSSOP, pengemasan QFN, min.nada 0,3mm;mendukung BGA, kemasan CSP,
min.bola 0.2mm;
Jenis PCB yang Berlaku
Berlaku untuk jenis PCB ponsel, komunikasi, TV LCD, STB, bioskop keluarga, elektronik kendaraan,
peralatan tenaga medis, kedirgantaraan dan penerbangan, selain produk elektronik umum.
1, Semua struktur balok X stensil generasi ke-3 yang baru, tambahkan operator pasta solder jaring baja penempatan yang lebih nyaman dan akurat;
Balok torsi tipe baru X, memecahkan pasta solder dan deposisi debu, memperpanjang masa pakai mesin;
2, Dapat diskalakan pada perangkat tekanan, mengingat deformasi pencetakan PCB yang mudah dapat membuat tablet keluar, tidak perlu menggunakan tekanan
sebentar bisa balik lagi.Menurut penggunaan produk yang fleksibel
3, Seluruh mesin menggunakan rel panduan self-lubricating yang diimpor, rel panduan tidak perlu menambahkan pelumas, dalam lima tahun panduan bebas perawatan dalam lima tahun.
4, X Y1 Y2 di motor linier HAYDON AS, sekrup penggerak presisi Jepang, rel panduan berpelumas sendiri, untuk memastikan akurasi
5, Bingkai bersih Y untuk menemukan secara otomatis, dapat dengan cepat mewujudkan tandingan stensil otomatis;
6, Balok pisau melengkung menggunakan baja berkekuatan tinggi, dalam proses pencetakan untuk memastikan stabilitas print head;
Sistem pengikis tipe mengambang, perangkat penahan elastis yang unik, dapat memberikan perlindungan yang sangat baik dalam stensil dan pengikis proses drop scraper.
| Barang | Parameter |
| Ulangi Akurasi Posisi | ± 0,01mm (Data dan metode uji tersedia) |
| Akurasi Pencetakan | ± 0,018mm (Data dan metode pengujian tersedia) |
| Kecepatan Pencetakan / Waktu Siklus | <8s (Kecualikan Pencetakan & Pembersihan) |
| Pergantian Produk | <5 menit |
| Ukuran Stensil Layar/Min-Max | 470mm X340mm-737mm X737mm |
| Ukuran Stensil Layar/Tebalness | 20mm ~ 40mm |
| Ukuran PCB/Min-Max/Ketebalan5 | 0X50mm-450X340mm/0,4~15mm |
| Rasio Warpage PCB | <1%(Berdasarkan panjang diagonalnya) |
| Ukuran Bawah Papan | 15mm(Konfigurasi standar), 25mm |
| Ukuran Tepi Papan | 3mm |
| Tinggi Konveyor | 900±40mm |
| Arah Konveyor | Kiri kanan;Kanan kiri;Kiri-Kiri;Benar, benar |
| Kecepatan Konveyor | 100-1500mm/detik Kontrol yang dapat diprogram |
| Posisi Dewan | Sistem pendukung | Pin magnetik/Blok penopang samping/Pin otomatis fleksibel(opsional) |
| Sistem Penjepit | Penjepit sisi elastis/ Nozel vakum/ Pengaturan meja arah-Z tipe ekstensi |
| Kepala cetak | Dua printhead Bermotor independen |
| Kecepatan Squeegee | 6~300mm/detik |
| Tekanan Squeegee | Kontrol perangkat lunak 0-10kg(umpan balik tekanan loop tertutup), nilai tekanan terlihat |
| Sudut Squeegee | 60°(Standar )/55°/45° |
| Jenis Squeegee | Squeegee baja (standar), squeegee karet, dan jenis squeegee lainnya harus disesuaikan. |
| Kecepatan Pemisahan Jala Baja | 0,1~20mm/detik Kontrol yang Dapat Diprogram |
| Metode Pembersihan | Tipe kering, tipe basah, tipe vakum ( Kombinasi metode pembersihan yang dapat diprogram) |
| Rentang Penyesuaian Tabel | X:±3mm;Y: ±7mmθ:±2° |
| Jenis Titik Fidusia | Bentuk geometri standar titik fidusia, bantalan pengikat / lubang stensil |
| Sistem Kamera | Kamera digital tunggaluntuk sistem penglihatan atas/bawah |
| Tekanan udara | 4~6Kg/cm2 |
| Konsumsi udara | Kira-kira 0,07m3 / mnt |
| Metode kontrol | Kontrol komputer |
| Sumber Daya listrik | AC:220±10%,50/60HZ 1Φ 1.5KW |
| Dimensi/Berat Mesin | Tergantung pada model yang tepat |
| Suhu Operasizaman | -20°C ~ +45°C |
| Kelembaban Operasi | 30%~60% |

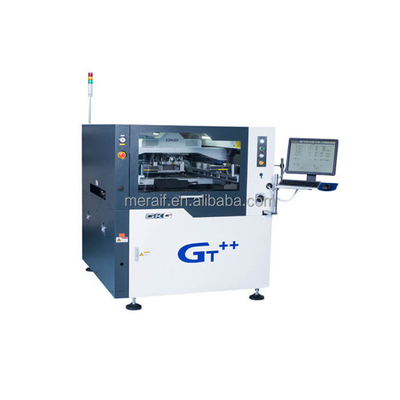

Gambar tempel Solder Printer GKG G9
