Tempat asal: | Jepang |
Nama merek: | Auto Paste Printer machine |
Nomor model: | pencetak GKG GSE |
Harga: | $60,000.00 - $1,000,000.00/pieces |
---|---|
Kemasan rincian: | mesin cetak pasta solder stensil |
Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan stensil mesin cetak pasta solder |
Kondisi: | Baru | Berat (KG): | 1000 |
---|---|---|---|
Lokasi Showroom: | Tidak ada | Video keluar-inspeksi: | Asalkan |
Laporan Uji Mesin: | Asalkan | Jenis Pemasaran: | Produk Panas 2019 |
Garansi komponen inti: | 1 tahun | Komponen Inti: | PLC |
Jaminan: | 1 tahun | Nama Produk: | mesin cetak pasta solder stensil |
Skype: | sensenhenhao | Whatsapp/wechat: | +8613424013606 |
Nomor model:: | YSM20 SMDCHIPMOUNTER | Komponen yang Berlaku:: | nts: 0402~5050 |
Penggunaan:: | SMD LED SMT | Aplikasi:: | Lini Produksi Perakitan SMT |
Bahan Film:: | Materi Privasi | Sumber Daya listrik:: | AC220V 50Hz / AC110V |
Waktu memimpin: | 7-30 hari | Pelabuhan: | Shenzhen |
Printer layar SMT GSE stensil mesin cetak pasta solder GKG GSE printer
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
stensil pasta solder mesin cetak printer:
PCBParameter | |
Ukuran PCB maks(X x Y) | 450mmx350mm |
Ukuran PCB minimal(YxX) | 50mmx50mm |
PCBKetebalan | 0,4 mm ~ 14 mm |
Warpage | Maks.PCBDiagonal1% |
Berat PCB maks | 10Kg |
celah margin PCB | 3 mm(ban berjalanPCB/bingkai menyentuh lebar) |
Kesenjangan bawah maks | 15mm |
Kecepatan Konveyor | 1500mm/s(Maks) |
Tinggi konveyor | 900±40mm |
Arah konveyor | L–R,R–L,L–L,R–R |
Metode konveyor | Rel tunggal |
PCBmetode memperbaiki | Tekanan sisi elastis tekanan perangkat lunak yang dapat disesuaikan (opsi:1, vakum hisap holistik bawah;2, multi-titik bawahdaerahkekosongan;3, penjepitan media pengunci tepi) |
Metode dukungan PCB | Bidal magnetik, blok tinggi yang sama, rongga hisap vakum(pilihan:Grid-Lok) |
Parameter Pencetakan | |
Kepala percetakan | Kepala cetak loop tertutup tipe motor linier |
Setensilan bingkai ukuran | 370mm x 470mm~737 mm x 737 mm |
Area pencetakan maks(X x Y) | 450mmx350mm |
jenis pengikis | pengikis baja/pengikis karet(45°/55°/60) |
pengikispanjangnya | 220mm ~ 500mm |
pengikistinggi | 65±1mm |
pengikisketebalan | Karbon mirip berlian 0,25mmlapisan |
Metode pencetakan | Pengikis tunggal atau ganda |
Panjang pelepasan cetakan | 0,02 mm - 12 mm |
Pencetakan | 0 ~ 200mm/s |
Tekanan Pencetakan | 0,5kg-10Kg |
Panjang pencetakan | ±250 mm(dari pusat) |
Sistem pembersihan | |
Metode pembersihan Vacuum Dry Cleaning-Vacuum Wet Cleaning-Dry Cleaning (Kontrol Pemrograman) | |
Arah pembersihan sebagainya-kembali,Pembersihan bolak-balik (kontrol terprogram) | |
Parameter Kamera | |
Area pencitraan(FOV) | 6,4 mm x 4,8 mm |
Kisaran penyesuaian platform | X,Y:±7.0mm,θ:±2.0°. |
Jenis titik datum | Titik referensi bentuk standar (lihat standar SMEMA), bantalan/lubang |
Sistem Kamera | Kamera tunggal, sistem visi pencitraan tunggal atas/bawah, posisi pencocokan geometris |
Parameter Fungsi | |
Akurasi berulang dari kalibrasi gambar | ±10,0um@6 σ,Cplebih dari2.0 |
Akurasi Pengulangan Pencetakan | ±20,0um@6 σ,Cplebih dari2.0 |
Waktu siklus | Kurang dari7 detik |
Waktu pergantian produk | Kurang dari5 menit |
Peralatan | |
Sumber Daya listrik | AC220V±10%,50/60HZ,15A |
Pasokan udara | 4~6Kg/cm2, 10,0mm tabung |
Sistem operasi | Windows XP |
Dimensi | P(1140mm)x P(1400mm)xT(1480mm) |
Berat | 1000Kg |
Kontrol kelembaban suhu ssistem(Pilihan) | |
Rentang Kontrol Suhu | 23±3℃ |
Rentang Kontrol Kelembaban | 45~70%RH4 |

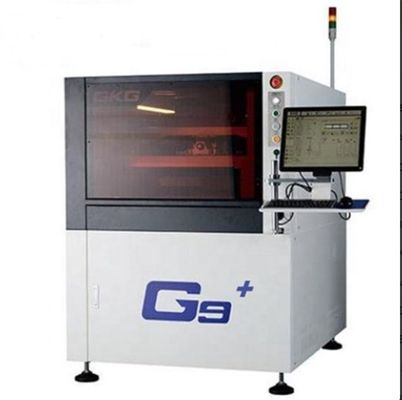

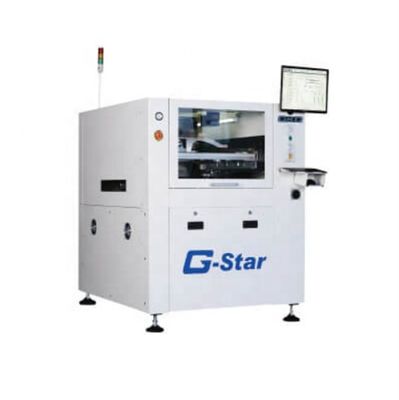

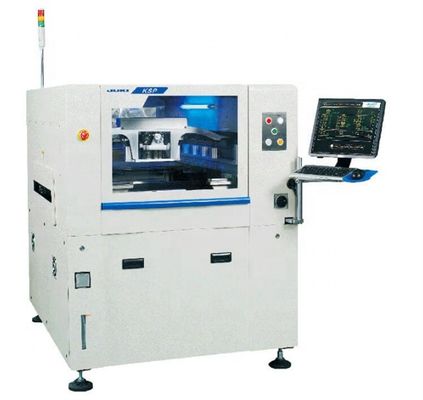

stensil mesin cetak pasta solder menampilkan gambar
