Tempat asal: | Jepang |
Nama merek: | SAKI 3D AOI |
Nomor model: | SAKI 3D AOI 3Di MD2 |
Harga: | $1,500.00 - $50,000.00/pieces |
---|---|
Kemasan rincian: | Pengemasan mesin Inspeksi Optik AOI 3D dengan kotak kayu vakum |
Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan Mesin Inspeksi Optik 3D AOI |
Kondisi: | digunakan | Berat (KG): | 100 |
---|---|---|---|
Lokasi Showroom: | Tidak ada | Video keluar-inspeksi: | Asalkan |
Laporan Uji Mesin: | Asalkan | Jenis Pemasaran: | Produk Biasa |
Garansi komponen inti: | 1 tahun | Komponen Inti: | PLC |
Jaminan: | 1 tahun | Nama Produk: | Mesin Inspeksi Optik AOI 3D |
Skype: | sensenhenhao | Whatsapp/wechat: | +8613424013606 |
Ukuran papan:: | 50*50 - 250*330mm | Warp papan:: | +/- 2mm, 79mil |
Kamera:: | Kamera CCD warna garis | Ketebalan papan:: | 0,6 - 2,5mm |
Resolusi:: | 18μm | Petir:: | sistem pencahayaan LED |
Konsumsi daya:: | 400VA | Pelabuhan: | Shenzhen |

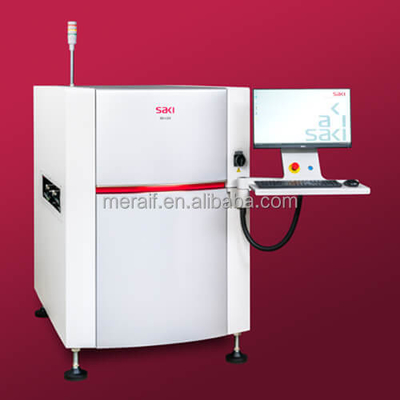

SAKI 3D AOI 3Di MD2 PCBA SMT AOI mesin 3D AOI Mesin Inspeksi Optik
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nosel, keranjang penyimpanan pengumpan, rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt, dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
Mesin Inspeksi Optik AOI 3D Spesifikasi:
1:Fitur Perangkat Keras Canggih
Perangkat Keras Proprietary memberikan pengukuran yang akurat
Mesin Saki dibuat dengan perangkat keras yang dibuat tahan lama.
Loop tertutup, sistem penggerak motor servo ganda, skala linier beresolusi tinggi, dan struktur gantry yang kaku memberikan akurasi dan pengulangan yang tak tertandingi untuk pengukuran absolut.
Sistem konveyor yang dioptimalkan, digerakkan oleh motor langkah, memungkinkan pemuatan dan pembongkaran PCBA yang cepat.
Sistem diagnostik mandiri
Sistem manajemen perawatan prediktif dan preventif Saki memastikan kondisi alat berat yang stabil dan kinerja yang konsisten dan dapat diulang.Setiap komponen utama dipantau bersama dengan kondisi sistem, dan log diagnostik terperinci dicatat.Rencana perawatan preventif yang dioptimalkan mengurangi waktu perawatan, waktu henti alat berat, tenaga kerja, dan biaya.
Satuan Optik
Empat, proyektor digital multi-frekuensi memberikan pengukuran 3D yang akurat untuk gambar berkualitas tinggi.
Tiga tingkat resolusi kamera – 7µm, 12µm, dan 18µm – tersedia untuk memenuhi kebutuhan aplikasi.
Antarmuka CoaXPress Saki di kamera overhead menangkap gambar 1,7 kali lebih cepat dari model sebelumnya.
Kalibrasi 2D dan 3D yang disempurnakan menggunakan beberapa target ketinggian kalibrasi untuk ketinggian positif dan negatif untuk menjamin akurasi pengukuran ketinggian.
Kamera Samping*
Sistem kamera empat sisi memastikan pemeriksaan seluruh papan, termasuk sudut mati dan area yang terlewatkan oleh kamera di atas kepala.* opsi yang dipasang pabrik
2: Fitur Perangkat Lunak Canggih
Pemrograman
Perangkat lunak BF2 khusus memiliki antarmuka pengguna yang umum untuk sistem 3D SPI, AOI, dan AXI Saki.
Perangkat lunak ini menyimpan gambar 3D penuh dari seluruh PCBA, sehingga operator dapat membuat data pemeriksaan tanpa menggunakan papan fisik.
Fungsi Pemrograman Mudah Saki dikembangkan berdasarkan konsep Board less, Skill less, dan Stress less.Pustaka komponen terperinci dapat dibuat secara otomatis menggunakan database Saki dan data BOM.
Data Pemeriksaan per Standar PPI
Ambang default data inspeksi sesuai dengan standar IPC.
Inspeksi pengukuran dan fungsi penyetelan
Debug Luring:Operator dapat mengedit data inspeksi untuk memeriksa gambar Good/NG sebelumnya, atau gambar cacat waktu nyata, secara offline tanpa gangguan produksi.
Penyesuaian Warpage:Warpage dikompensasi secara otomatis.Peta ketinggian yang akurat dibuat dari seluruh permukaan PCBA, memungkinkan fungsi Deteksi Komponen Ekstra untuk mendeteksi material asing.Fujiyama (Pemeriksaan Solder perangkat melalui lubang):
Algoritme Fujiyama memberikan pemeriksaan sambungan melalui lubang yang lengkap dalam satu langkah. Algoritme ini secara bersamaan memeriksa paparan tembaga, deteksi pin, lubang pin, filet solder, dan jembatan.
Verifikasi Data Inspeksi
Sistem Manajemen Sejarah:Sistem Manajemen Sejarah merekam sistem modifikasi data rinci secara rinci (siapa, apa, kapan, di mana, mengapa, dan bagaimana).
"Fungsi Papan Emas-Perak"Mempertahankan akurasi pemeriksaan dengan memeriksa status mesin dan kondisi pemeriksaan sebelum memulai operasi otomatis.
3: Teknologi Terapan
Solusi Mesin-ke-Mesin (M2M).
1.Umpan balik dari SPI ke Screen Printer.Umpan balik data misalignment dan mencegah kesalahan cetak dengan secara otomatis mengingatkan pengguna ketika stensil perlu dibersihkan.
2.Feed-forward dari SPI ke mesin Pick-and-Place.Mengukur tingkat pergeseran posisi pencetakan ke posisi penempatan yang benar.Fungsi lompatan papan NG meningkatkan efisiensi, kualitas, dan biaya.
3.Umpan balik dari AOI ke mesin Pick-and-Place.Memasukkan data posisi dan lokasi penempatan kembali dari AOI ke pick-and-place dan meneruskan data dari SPI untuk meningkatkan kualitas dan efisiensi.
4.Fungsi kontrol jalur otomatis.Mengotomatiskan kontrol jalur perakitan untuk mengurangi pengerjaan ulang dan pemborosan serta meningkatkan keluaran.
* Untuk item 1-4 di atas, Saki bermitra dengan produsen peralatan PCB terkemuka.Tanyakan kepada kami produk mana yang terhubung dengan kami.
Pilihan
BF2-Editor
Buat data dan debug proses secara offline.
BF2-Monitor(Terminal verifikasi luring)
RMS (Sistem Manajemen Jarak Jauh).Mengontrol beberapa Monitor BF2 dari jarak jauh dengan satu PC.Mengurangi personel lantai perakitan.Selain itu, status produksi masing-masing perangkat dapat dikonfirmasi.
MPV(Tampilan Multi Proses).BF2-Monitor menunjukkan hasil dari semua proses pemeriksaan (SPI, pre-reflow, dan post reflow) pada satu layar secara real time untuk tinjauan operator, menyederhanakan proses verifikasi dan mengurangi kesalahan.Ini juga berguna untuk menganalisis penyebab papan yang rusak.
Spesifikasi Produk Seri 3Di
Sistem jalur ganda dapat memeriksa 2 PCBA berbeda secara bersamaanSpesifikasi Unit Optik Seri 3Di

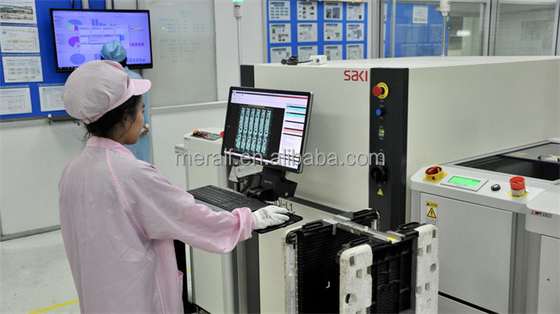

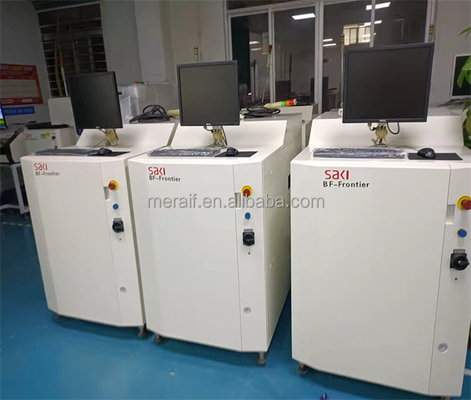

Tampilan gambar mesin Inspeksi Optik AOI 3D
