Jajaran mesin SMT Yamaha YV100II Chip Mounter yamaha memilih dan menempatkan mesin
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
Spesifikasi Pemasang Chip Yamaha YV100II
Kecepatan teoretis chip 0,25 detik / chip
Rentang pemasangan 1005 ~ qfp'sqp 'soj'plcc (25mm) bga (0.4p)
Akurasi pemosisian plus atau minus 0,08mm
Ukuran PCB l460 * w250 (maks) / l50 * w50 (min)
Ukuran peralatan l1650 * w1350 * h1810
Daya maksimum 4KVA
Berat peralatan 1300kg
Digunakan chip mounter Yamaha YV100II kira-kira 98 tahun atau lebih peralatan,
struktur mekanisnya sederhana, kerangka pengecoran dibuat untuk memastikan daya tahan dan stabilitas,
departemen kontrol sirkuit tidak rumit, perawatan mudah.sistem operasi DOS,
menunya relatif sederhana, mudah dioperasikan, kepala yang berfungsi, 8 nosel hisap,
ukuran bahan bisa ditempel, bisa pasang kamera presisi
meningkatkan akurasi penempatan.Kecepatan teoritis 14400 poin per jam,
kapasitas produksi aktual sekitar 8000, cocok untuk produksi batch kecil.
Parameter pemasang chip Yamaha YV100II
1. Berdasarkan keandalan struktur dasar mesin berkecepatan tinggi
2. Komponen pelindung dudukan
3,0,25 detik / pemasangan berkecepatan tinggi CHIP
4 dapat dipasang dengan jarak 0,5 kaki QFP 32mm
5. Pemrosesan gambar berkecepatan tinggi
6.2 kamera mengurangi waktu produksi
7. Bingkai kekakuan tinggi yang baru dirancang
8. Tingkatkan kecepatan poros
9. Dapat menangani berbagai komponen
10. Yang paling cocok untuk produksi SIMM komputer dengan 8 kepala kabel
Ukuran substrat: L600 * W400 (Maks) / L50 * W50 (Min)
Ketebalan media 0,4-3,0
Substrat menyampaikan arah kanan - kiri
Akurasi pemasangan ± 0,1 mm / CHIP ± 0,08 / QFP
Kecepatan Pemasangan 0,25 dtk / CHIP 1,7 dtk / QFP
Original Type Ribbon original: 100 (MAX, 8MM dengan konversi)
Baki Asli: 80 jenis (penggunaan TMAX, YTF)
Bentuk asli supply 8-56mm broadband, rod, bulk, tray
Penempatan Asli 1005 ~ QFP'SQP'SOJ'PLCC (25mm) BGA (0.4p)
Daya tiga fase AC220 / 208/230/240/380/400 / 416V ± 10%, 50 / 60HZ
Daya 4KVA
Tekanan di atas 0,55MPA, 350MIN
Dimensi L1650 * W1350 * H1810
Berat 1300KG
Kecepatan patch 12000 (butir/jam)
Berat 1300 (kg)

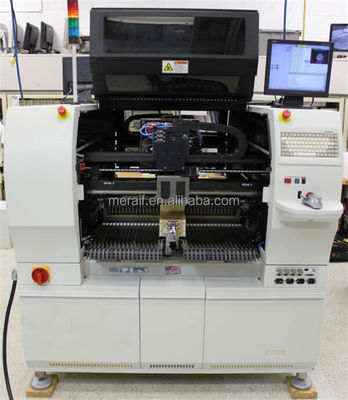

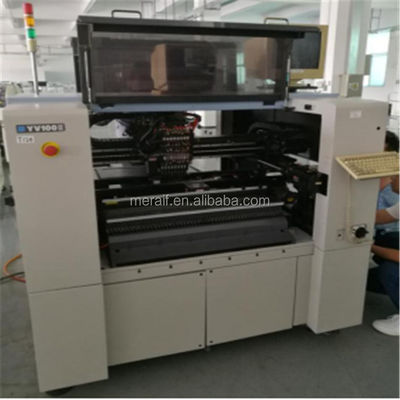

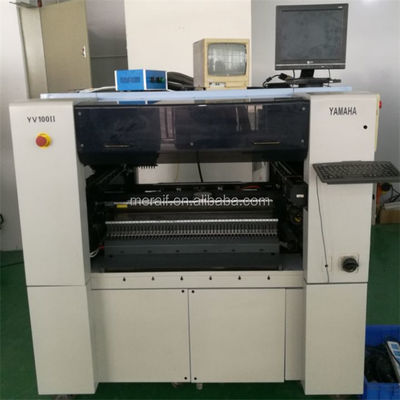

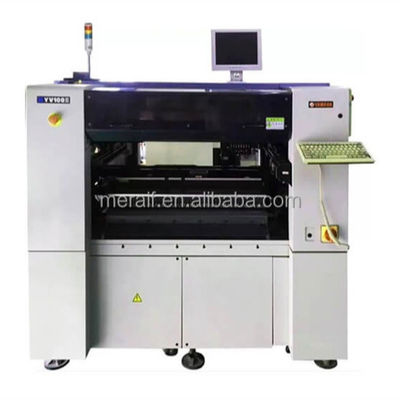

Tampilan gambar Yamaha YV100II Chip Mounter
