YS88 modul cacat multi-fungsi mesin SMT Yamaha ys88 Pick and Place Machine
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nosel, keranjang penyimpanan pengumpan, rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt, dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
Detail Mesin Pick and Place Yamaha ys88:
Pengumpan listrik cerdas
Kepala penempatan yang dikontrol Z-Servo untuk pemasangan komponen bebas stres yang akurat
Penyesuaian lebar dan ketebalan papan otomatis untuk pergantian cepat
Stasiun pembersihan nozzle otomatis
Umpan balik suhu otomatis mengkompensasi variasi suhu
Fungsi pemulihan fidusia yang menghilangkan kebutuhan untuk melepas dan membersihkan PCB
Indikator pengumpan yang menyederhanakan pengaturan dan mengurangi pengaturan pengumpan
Sistem pendukung papan ganda yang mengurangi waktu transfer papan
Kontrol kekuatan
Pemotongan pita
Detail Mesin Pick and Place Yamaha ys88:
| Model | YS88(Model : KJH-000) | | PCB yang berlaku | L510xW440mm hingga L50xW50mm (Catatan 1)(Catatan 2) | | Through-put (Optimal) | 8.400CPH (Setara 0,43 dtk/CHIP) | | Akurasi pemasangan (komponen standar Yamaha) | Akurasi absolut (μ+3σ):+/-0,05mm /CHIP, +/-0,03mm /QFP
Pengulangan (3σ) +/- 0,03 mm / CHIP, +/- 0,02 mm / QFP | | Komponen yang berlaku | 0402(Basis metrik) hingga komponen 55mm, SOP/SOJ, konektor QFP, PLCC,CSP/BGA, Konektor panjang(W45xL100 mm atau kurang)(Catatan 3)(Catatan 4)
Komponen berbentuk aneh (seperti konektor khusus) yang membutuhkan pemasangan kontrol gaya tekan (10 hingga 30N) | Ketinggian komponen yang dapat dipasang: 25,5mm atau kurang (Catatan 5)
Ketinggian yang diperbolehkan pada permukaan PCB sebelum diangkut: 6,5mm atau kurang | | Jumlah jenis komponen | 90 jenis (Maks, konversi gulungan pita 8mm) (Catatan 1) | | Sumber Daya listrik | AC 3 Fase 200/208/220/240/380/400/416V +/-10% 50/60Hz | | Sumber pasokan udara | 0,45MPa atau lebih, dalam keadaan bersih dan kering | | Dimensi eksternal(Catatan 6) | L1,665xW1,562(Ujung penutup)xH1,445mm(tutup atas) L1,665xW1,615(Akhir panduan untuk kereta pengumpan)xH1,445mm(tutup atas) | | Berat | Kira-kira1.650kg (Hanya unit utama) | (Catatan 1) Ini bervariasi dengan tata letak kombinasi bersama dengan sats / dYTF dll.
(Catatan 2)Untuk informasi tentang "spesifikasi push-up 2 tahap.", silakan berkonsultasi dengan kami secara terpisah.
(Catatan 3)Pengaturan awal diperlukan saat kamera tampak samping dipasang.
(Catatan 4) Saat menangani konektor panjang dan komponen berukuran besar, tentang nilai offset eksentrik dan sudut rotasi, konsultasikan dengan kami secara terpisah.
(Catatan 5) 22,5mm atau kurang saat kamera tampak samping dipasang.
(Catatan 6) Dimensi ini tidak termasuk proyeksi. |

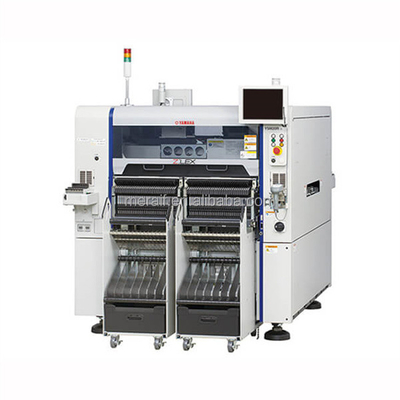

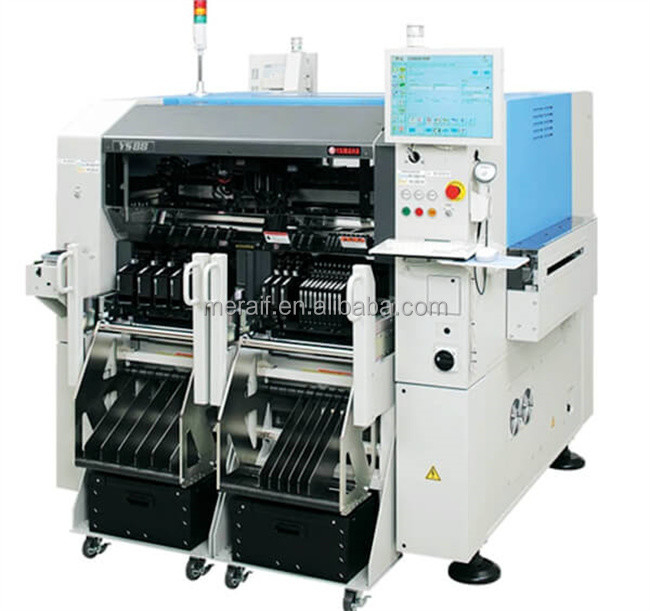

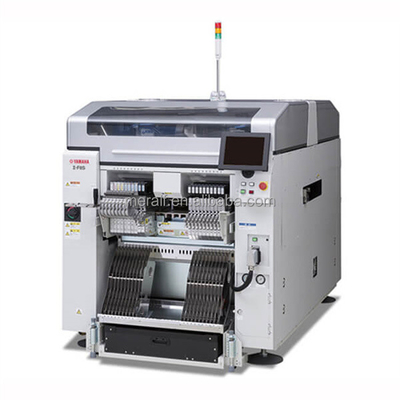

Tampilan gambar Mesin Pick and Place Yamaha ys88
