Kami adalah penyedia solusi smt lebih dari 16 tahun
Mounter permukaan Yamaha sigma-F8S
1) Peningkatan produktivitas dan akurasi karena desain sumbu XY yang telah direvisi
Pengenalan teknologi kontrol terdepan bersama dengan adopsi motor linier tipe offset melalui revisi desain berbasis logika dari sumbu penggerak XY.Balok penopang kepala dibuat lebih ringan dan dengan getaran yang berkurang.Karena itu, kebijaksanaan yang efektif memberikan peningkatan produktivitas rata-rata 5% dibandingkan model yang ada.Pada saat yang sama, akurasi pemasangan ± 25um (3sigma), yang sesuai dengan penanganan komponen chip 0201 berukuran sangat kecil, juga telah tercapai.
2) Kompatibilitas dengan Model Seri sigma Saat Ini
Kompatibilitas opsi utama dengan model saat ini ?-F8 tetap dipertahankan, termasuk dengan head, nozzle, stocker nozzle, dan feeder tape.Hal ini memungkinkan untuk pengguna saat ini ?seri untuk terus menggunakan peralatan khusus mereka saat mereka mengimplementasikan peralatan baru ini tanpa kerumitan.
Fitur Model Baru Z:LEX YSM20W
1) Fleksibilitas yang luar biasa berkat kemampuan beradaptasi PCB tingkat atas industri
Menangani lebar PCB maksimum hingga 356 mm di mana lebar PCB yang sama disampaikan di bagian depan dan belakang saat dalam mode spesifikasi jalur ganda.Dalam hal ini, head akan terus berfungsi tanpa head strike depan atau belakang hingga lebar PCB maksimum 324 mm mencapai implementasi efisiensi tinggi tanpa kehilangan.
Dalam mode spesifikasi jalur tunggal, PCB dapat diangkut hingga panjang maksimum 810 mm, lebar maksimum 742 mm, berat yang dapat diangkut hingga 10 kg, dan ketebalan hingga 8 mm.Model baru ini juga kompatibel dengan berbagai macam PCB berukuran ekstra besar dan alat angkut jig, dll., termasuk untuk produk otomotif, industri, medis, perangkat daya, dan lampu LED.
Detail Mounter permukaan Yamaha sigma-F8S:
| Model | sigma-F8S |
| PCB yang berlaku
Ukuran | Jalur tunggal | L 330 x L 250 mm - L 50 x L 50 mm
(Opsi: L 381x L 510 mm - L 50 x L 50 mm) |
| Jalur ganda | L 330 x L 250 mm - L 50 x L 50 mm |
| Komponen yang Berlaku | Kepala kecepatan tinggi: 0201 - 4,3 x 3,4 mm
(Tinggi 2,0 mm atau kurang) |
| Head Serba Guna Berkecepatan Tinggi 03015- 33 mm
(Tinggi 12,7 mm atau kurang) |
| Kemampuan pemasangan
(Optimal Perusahaan
kondisi) | Kepala berkecepatan tinggi x 4 Spek:
150.000 CPH (Jalur ganda)
136.000 CPH (Jalur tunggal) |
| Akurasi pemasangan
*Dalam kondisi optimal Perusahaan
kondisi
(Bahan standar yang digunakan untuk
evaluasi) | Kepala kecepatan tinggi:
0201/03015: ±25um (3sigma) (140.000CPH)
0402/0603: ±36um (3sigma) (150.000CPH) |
| Jumlah jenis komponen | Max 80 jenis (konversi pita lebar 8 mm) |
| Sumber Daya listrik | AC tiga fase 200±10% 50/60 Hz |
| Pasokan udara | 0,45 MPa atau lebih, keadaan bersih dan kering |
| Dimensi-dimensi eksternal
(tidak termasuk bagian yang diproyeksikan) | L 1.280 x L 2.240 x T 1.450 mm |
| Berat | Kira-kira1.940 kg (Tidak termasuk troli) |

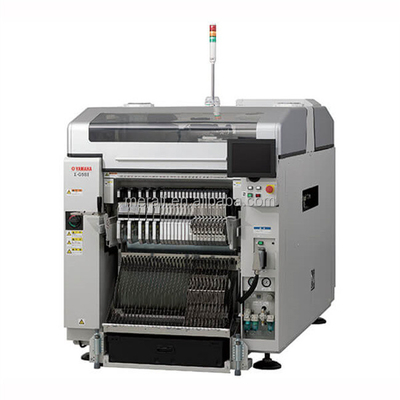

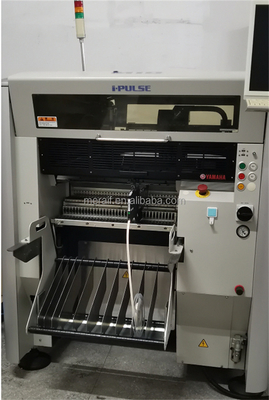

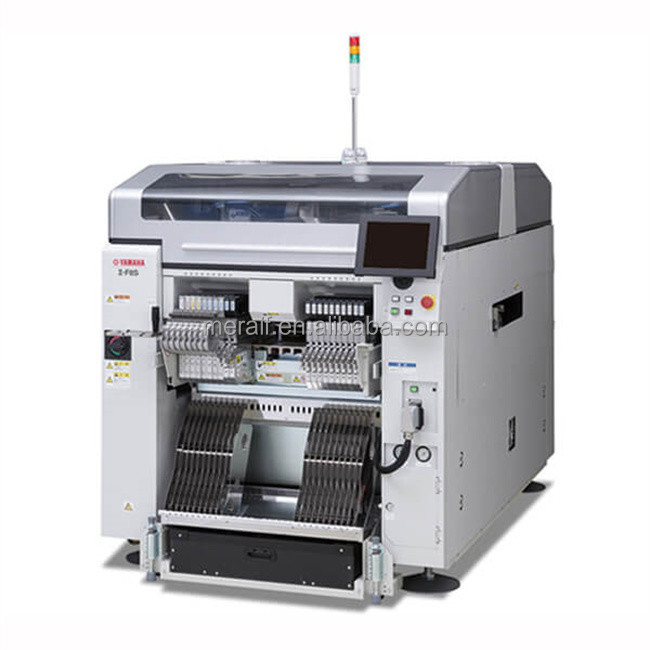

Tampilan gambar Surface Mounter Yamaha sigma-F8S
