pick and place machine AM100 Spesifikasi:
AM100 mempertahankan standar tinggi untuk kapabilitas, fleksibilitas, dan keandalan yang diharapkan pelanggan dari Panasonic dalam solusi SMT campuran tinggi yang hemat biaya dan dapat diskalakan secara bertahap.
Hanya satu mesin yang diperlukan untuk memulai produksi dan mudah untuk menambahkan lebih banyak unit dan/atau teknologi saat permintaan berubah.
Anda akan memiliki fleksibilitas untuk menyiapkan produk berikutnya saat produksi berjalan pada AM100 untuk pergantian tanpa henti dan menggunakan berbagai konfigurasi yang sangat fleksibel dan jenis pasokan komponen.
Penyiapan yang fleksibel semakin ditingkatkan di AM100 dengan fitur Feeder Anywhere dan Nozzle Anywhere.
Papan besar dapat diproses dan fitur canggih termasuk kamera ketebalan komponen, pertukaran pin dukungan otomatis, deteksi kelengkungan PCB, dan verifikasi baki juga tersedia.
FITUR UTAMA Kepala tunggal (single beam) mampu menempatkan rangkaian komponen yang mengesankan termasuk: 0402mm hingga 120x90x28mm Mampu menempatkan konektor besar, komponen berbentuk aneh, dan jenis kemasan canggih seperti pengumpan PoP yang dapat dipertukarkan, nozel multifungsi, dan chuck dengan Seri CM dan NPM Hemat biaya dan produksi berkualitas tinggi
Dimensi PCB (mm) - L 50 × L 50 hingga L 510 × L 460
Kecepatan Penempatan - 35.800 cph (0,1006 dtk/chip), 12.200 cph (0,295 dtk/QFP 12 mm atau kurang)
Akurasi Penempatan (Cpk1) - ±40 µm/chip ±50 µm/QFP 12 mm atau kurang ±30 µm/QFP 12 mm hingga 32 mm atau kurang
Pasokan Komponen: Tape * - (Tape: 4 / 8 mm tape (gulungan kecil) ) Spesifikasi pengumpan tape: Max.160
Spesifikasi pengumpan baki: Maks.120 [*1] Pasokan Komponen: Tongkat * - Spesifikasi pengumpan pita: Maks.40 Spesifikasi pengumpan baki : Maks.30 [*1] Pasokan Komponen: Baki * - Spesifikasi pengumpan baki: Maks.20

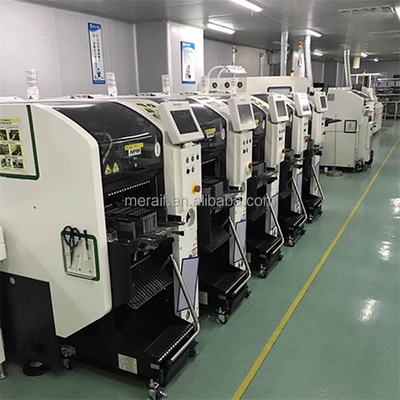

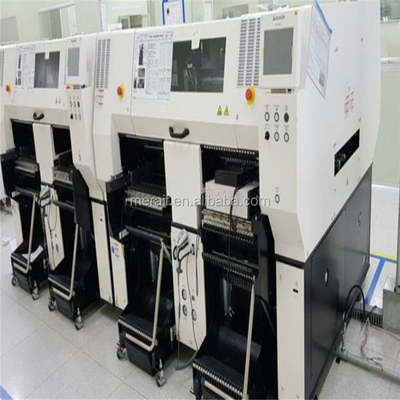

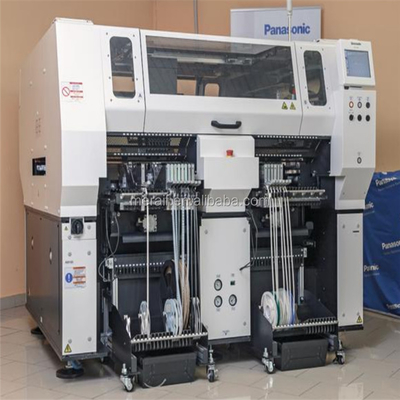

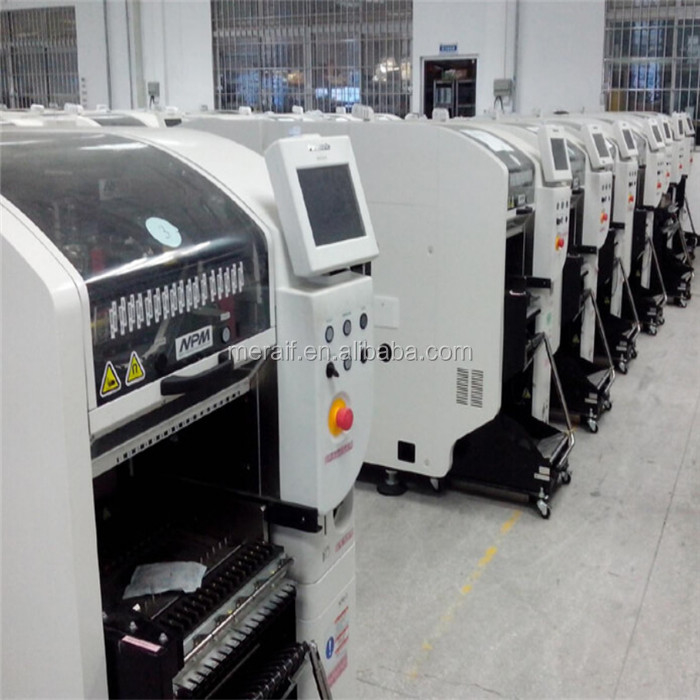

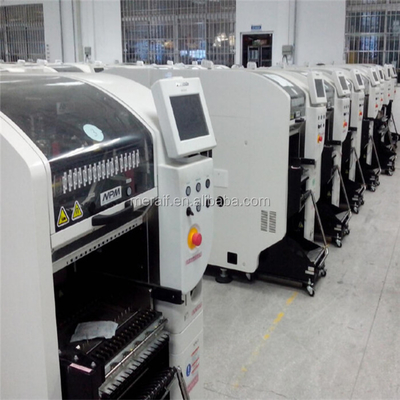

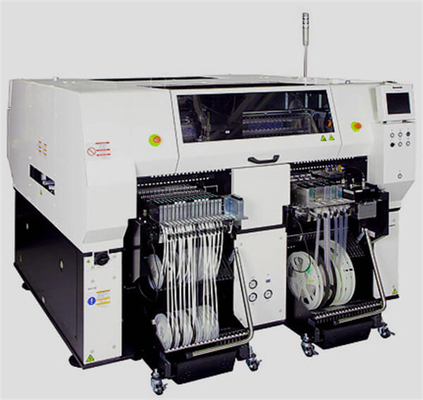

pilih dan tempatkan mesin AM100 gambar menunjukkan:
