Hanwha SM320 Mesin mounter pick and place yang fleksibel Mesin bekas SAMSUNG SM320 SMT
whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322
KAMI adalah penyedia dukungan smt untuk suku cadang dan peralatan mesin smt. Seperti pengumpan, nosel, keranjang penyimpanan pengumpan, rak gulungan smt, gemuk smt, mixer pasta solder, penghitung smd, profiler termal KIC, pita smt, dan sebagainya.
Juga dapat mendukung beberapa bagian asli dari perbaikan mesin.
Samsung SMT SM320 adalah Mounter universal, dapat menghasilkan potongan kecil bahan CHIP,
tetapi juga dapat menghasilkan bahan QFP, cocok untuk produksi skala kecil produk independen,
tetapi juga dapat digunakan di Turret Mounter Line masa pakai tinggi untuk pemrosesan chip multi-fungsional.
Peralatan, ukuran kecil, ringan, tidak memperhitungkan tempat.
SM320 populer.Mesin yang sangat fleksibel, ramah pengguna, dan sangat andal.Penglihatan penuh dengan 6
kepala penempatan, masing-masing dengan pencahayaan individu memungkinkan 6 komponen yang sama sekali berbeda
disejajarkan dengan cepat.Kamera yang menghadap ke atas memungkinkan penempatan komponen hingga 0,4mm Lead pitch.
Hanwha SM320 Flexible mounter Spesifikasi:
Kecepatan teoretis chip: 18500CPH
Kisaran pemasangan 0402mm Chip ~ 55mm IC
Akurasi penempatan plus atau minus 0,03mm
Ukuran PCB 510 * 460-460 * 400mm
Ukuran peralatan 50 x 40 mm ~ 460 x 400mm
Metode identifikasi komponen
VISI TERBANG + VISI PANGGUNG
Efisiensi pemasangan
Sistem pengenalan kamera penerbangan
CHIP 1608 18500 CPH (IPC9850)
SOP 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Memperbaiki sistem penglihatan kamera
1,4 DETIK / QFP208 (STANDAR PASOKAN BAKI)
Komponen dapat dipasang berbagai
VISI TERBANG: 1005 ~ 22mmIC (Opsi: 0603 ~ 12mmIC / 0402 ~ 7mmIC)
Ukuran pemasangan: Penglihatan panggung standar (FOV 35) ~ 32mmIC
(Lapangan 0,4mmQFP / 0,75mmBGA / ~ 55mm (MFOV))
Penglihatan panggung standar (FOV 45) ~ 42mmIC (Pitch 0,5mmQFP / 1,0mmBGA / ~ 55mm (MFOV))
Penglihatan panggung standar (FOV 20)~ 17mmIC (Pitch 0,3mmQFP / 0,5mmBGA)
Lapangan min.lead (QFP) FOV10
0,3 mm (QFP) /0,65 mm (BGA)
Min. Bola lapangan (BGA)
FOV15
0,5 mm (QFP) /0,75 mm (BGA)
FOV25
0,5 mm (QFP) /0,75 mm (BGA)
Tinggi maksimal
H12mm (Standar kamera terbang)
H15mm (Standar kamera terbang)
Ukuran papan PCB
ukuran terkecil
50 (L) * 40 (W)
ukuran terbesar
460 (L) * 400 (W) / Opsi: 510 * 460, 640 * 510
Ketebalan papan PCB
0,38mm-4,2mm
Pasang nomor pengumpan
120ea / 112ea (docking cart)
Tekanan dan konsumsi daya
Sumber Daya listrik
AC220 / 220 / 240V (50 / 60HZ, 3 PHASE) (Opsi: 340/380 / 415V)
Tekanan udara
5kg / m2, 260 NI / MENIT
Berat mesin
1800KG
Ukuran mesin
1650 L * 1680 D * 1530 H
Pengalaman Sukses:
Pelanggan Meraif Di 35 Negara Di Seluruh Dunia
1. Kami Telah Membantu Pelanggan Membangun Banyak Pabrik Baru Di Seluruh Dunia.
2. Melatih Lebih Dari 500 Ahli dan Teknisi untuk Pelanggan.
3. Menjadi Mitra China Paling Andal untuk Anda.
Untuk Pengaturan Pabrik SMT, Kami Dapat Melakukannya untuk Anda:
1. Kami Menyediakan Solusi SMT Lengkap untuk Anda
2. Kami Menyediakan Teknologi Inti Dengan Peralatan Kami
3. Kami Menyediakan Layanan Teknologi Paling Profesional
4. Kami Memiliki Pengalaman Kaya dalam Pengaturan Pabrik SMT
5. Kami Dapat Memecahkan Pertanyaan Tentang SMT

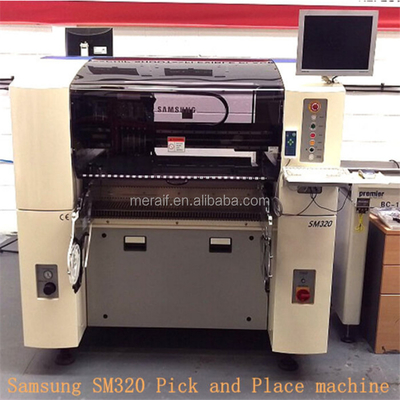

Tampilan gambar mounter Hanwha SM320 yang fleksibel
