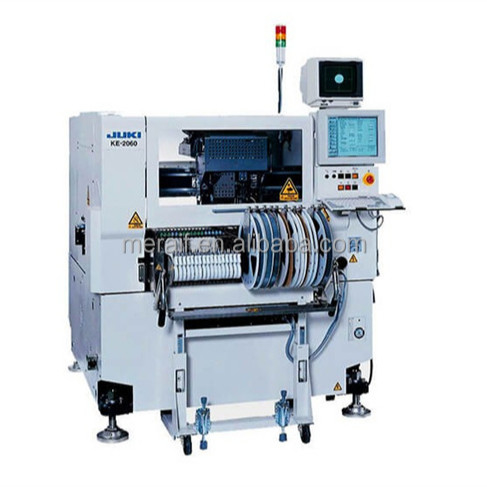

Mesin Pick and Place JUKI KE-2060M
KE-2060 ultra-fleksibel dapat menempatkan berbagai komponen dari 0603 dan IC, hingga bentuk aneh, semuanya dengan kecepatan tinggi.
12.500CPH?chip (pemusatan laser/kebijaksanaan efektif)
1.850CPH: IC (vision centering/effective tact), 3.400CPH dengan opsi MNVC.
Satu kepala laser multi-nosel (4 nosel) plus satu kepala resolusi tinggi (1 nosel)
dari 0603 ?0201?ke komponen persegi 74mm atau 50×150mm
0402 (01005) opsi pabrik terpasang.
Sistem pemusatan penglihatan (menampilkan pencahayaan bawah, samping, dan belakang, pengenalan bola dan pengenalan terpisah)
1 Throughput aktual dapat bervariasi.
2 Silakan unduh brosur untuk detailnya.
Fitur Utama dari Mesin Pick and Place SMT
Ukuran papan ukuran M (330×250mm)
Ukuran L (410×360mm)
L-lebar (510×360mm)
Ukuran E (510×460mm)*1
Ukuran komponen Pengenalan laser 0603 (0201)mm20mm atau 26,5×11mm
(0402 (01005) opsional)*5
Pengenalan penglihatan 1.0×0.5mm*2mm20mm atau 26.5×11mm
Kecepatan penempatan Chip 12.500CPH*2
IC 3.290CPH*3
Akurasi penempatan Laser recognition ±0.05mm
Pengenalan penglihatan ± 0,04mm
Input pengumpan Maks.80 pada 8mm T/F*4
*1 Pengaturan produksi dimulai hanya setelah diterimanya P/O untuk papan ukuran E.
*2 Kebijaksanaan yang efektif: Kecepatan penempatan chip menunjukkan perkiraan nilai yang diperoleh saat mesin menempatkan 400 1005-chip di seluruh papan ukuran M.
Jumlah CPH komponen ditempatkan selama satu jam
*3 Perkiraan nilai saat menggunakan MNVC dan mengambil komponen secara bersamaan dengan semua nozel.
*4 Selain pengubah baki matriks, maks 110.
*5 Harap tanyakan detail tentang penempatan 0402(01005).
