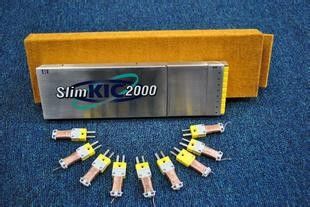

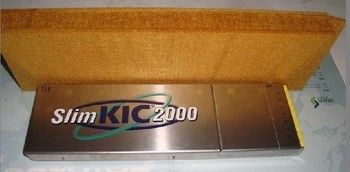

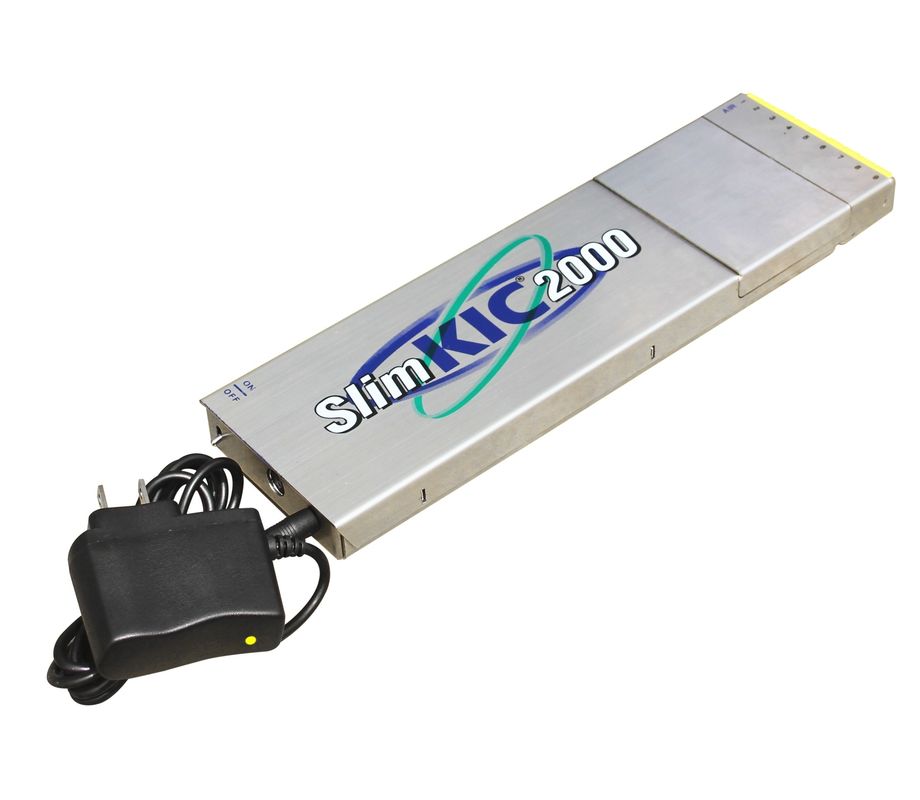

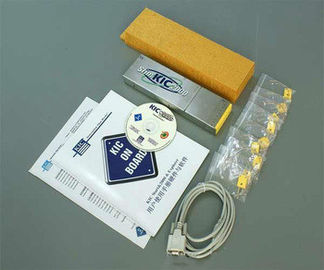

Slim Kit KIC 2000 Profiler
Dengan mengotomatiskan tugas proses yang rumit, atur SlimKIC®2000™ membuat pembuatan profil begitu mudah sehingga setiap operator dapat dengan cepat mencapai proses yang optimal.Cukup pilih dari pustaka bawaan yang berisi ratusan spesifikasi pasta solder yang umum digunakan.Perangkat lunak ini menggunakan spesifikasi profil termal pemasok tempel untuk menentukan jendela proses secara otomatis.Signlas berkode warna memberi tahu operator tentang kondisi di luar spesifikasi.
SlimKIC 2000 menyederhanakan pembuatan profil dengan mengurangi proses menjadi satu angka -- Process Window Index™ (PWI) -- sehingga Anda tahu persis seberapa bagus profil Anda.Antarmuka pengguna yang disederhanakan memandu operator melalui proses pembuatan profil, meminimalkan potensi pengaturan oven yang tidak tepat dan mengurangi cacat hasil.
Indeks Jendela Proses
Pembuatan Profil Dikurangi menjadi Satu Nomor
Untuk peringkat kinerja profil yang tepat, perangkat lunak KIC menggunakan Process Window Index (PWI).PWI mengukur kecocokan profil dengan jendela proses secara matematis dan objektif dengan menggunakan satu nomor.Ini membantu dalam mengoptimalkan proses dengan membandingkan dan memberi peringkat profil alternatif dalam hal kesesuaiannya dengan jendela proses yang tersedia.Semakin rendah PWI, semakin efisien dan stabil prosesnya!
Spesifikasi teknis
| Ketepatan: |
±1,2C |
| Resolusi: |
Variabel 0,3C hingga 0,1C |
| Suhu Pengoperasian Internal: |
0C hingga 105C |
| Kompatibilitas Termokopel: |
Ketik K, 9 atau 12 |
| Kisaran Suhu: |
-150C hingga 1050C |
| Kemampuan Komputer: |
PC |
| Persyaratan Daya: |
baterai alkalin 9V |
| Penerima Termal: |
433,92 MHz |
| Ukuran: |
Lihat Bagan Toleransi Suhu di bawah untuk spesifikasi |
Model Pencatat Data:data diunduh ke komputer melalui kabel setelah dijalankan.Model Unit Ganda:data dikirim ke komputer secara real-time selama dijalankan.Itu juga disimpan secara internal untuk unduhan berkecepatan tinggi setelah dijalankan.
| Bagan Toleransi Suhu |
(daya tahan maksimum dalam hitungan menit pada suhu tertentu) |
| KONFIGURASI |
DIMENSI (mm)(Panjang x lebar x tinggi) |
150C |
200C |
250C |
300C |
350C |
400C |
| SlimKIC 2000, 9CH tanpa pelindung |
260,4 x 79,0 x 19,9 |
8.5 |
5.5 |
4.2 |
3.5 |
|
|
| SlimKIC 2000, 12CH tanpa pelindung |
260,4 x 99,4 x 19,9 |
8.5 |
5.5 |
4.2 |
3.5 |
|
|
| penutup LowRider |
260,4 x 76,2 x 19,9 |
13.9 |
8.3 |
5.5 |
4.7 |
|
|
| Perisai Termal 1/8” (3,2mm), 9CH |
319,0 x 86,4 x 26,4 |
17.6 |
11.0 |
8.0 |
6.4 |
|
|
| Perisai Termal 1/8” (3,2mm), 12CH |
319,0 x 108,0 x 26,4 |
17.6 |
11.0 |
8.0 |
6.4 |
|
|
| LowRider dan Perisai Termal 1/8” (3,2 mm) |
323,9 x 86,4 x 26,4 |
22.6 |
15.1 |
10.7 |
8.7 |
|
|
| Perisai Termal 1/4” (6,4mm), 9CH |
330,2 x 93,0 x 34,3 |
24.6 |
15.5 |
11.5 |
9.8 |
|
|
| Perisai Termal 1/4” (6,4mm), 12CH |
330,2 x 115,6 x 34,3 |
24.6 |
15.5 |
11.5 |
9.8 |
|
|
| LowRider dan Perisai Termal 1/4” (6,4 mm) |
330,2 x 95,3 x 34,3 |
30.7 |
22.6 |
16.4 |
12.2 |
|
|
| Perisai Termal Durasi Panjang |
381,0 x 139,7 x 76,2 |
62.8 |
42.2 |
33.1 |
29.7 |
|
|
| Perisai Termal Bebas Timah, 9CH |
348,0 x 93,0 x 30,0 |
18.6 |
12.7 |
10.7 |
9.1 |
7.9 |
7.6 |
| Perisai Termal Bebas Timah, 12CH |
348,0 x 114,0 x 30,0 |
18.6 |
12.7 |
10.7 |
9.1 |
7.9 |
7.6 |
Konfigurasi Komputer
Persyaratan Sistem Minimal
Prosesor 800 MHz/RAM 256 MB1
Penyimpanan tersedia 2 GB (untuk riwayat produk)
Resolusi video 1024 x 768 / 16-bit
1 port USB tersedia (untuk pengunduhan data)
Tersedia 1 port paralel atau port USB (untuk opsi kunci perangkat lunak)
Microsoft® Windows® 2000, XP, Vista, atau 7. (32-bit atau 64-bit)
