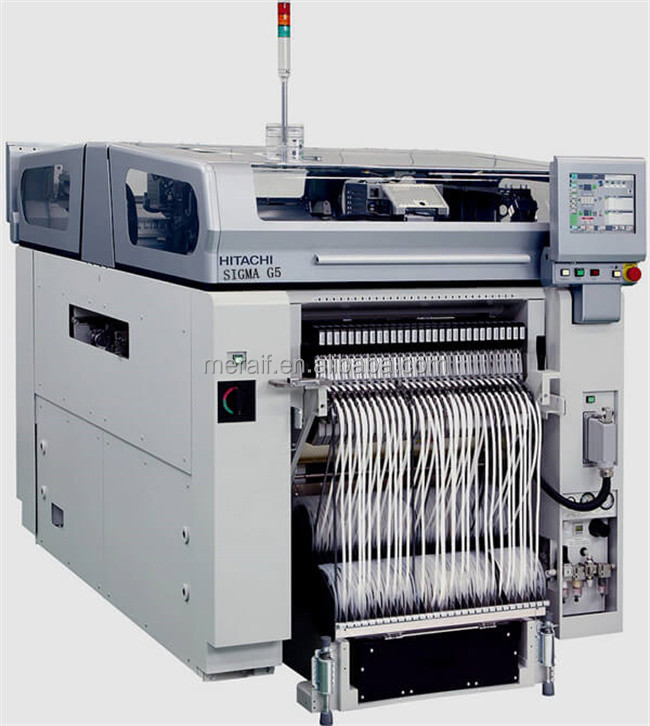

Mounter modular Hitachi SIGMA Compact Premium mencapai produktivitas tinggi dan kualitas tinggi dengan fungsi seperti kepala penggerak langsung, aparatus pendeteksi gerakan overdrive, dan balok XY yang digerakkan motor linier.Hitachi SIGMA-G5 Pick and Place Machine memungkinkan Anda mengubah unit kepala dan unit baki dengan cepat sehingga Anda dapat secara fleksibel menangani perubahan jenis komponen.Pemasang Chip SMT ini menawarkan peningkatan yang signifikan dalam pengoperasian dan pemeliharaan.
Fitur Hitachi Mounter SIGMA G5:
Sistem operasi dan tampilan Windows XP;layar panel sentuh LCD warna seri mesin penempatan modul SIGMA G5 Modul drive langsung seri Hitachi Mounter dilengkapi dengan 15 kepala nosel penggerak langsung, penggerak motor linier sumbu XY, tidak menghentikan pengenalan, penyesuaian pengoptimalan sumbu Y untuk mencapai hasil tinggi 65000CPH.
Konsep:
Gerakan overdrive
Akses pamungkas
Rentang super lebar DDH V5
Operasi cerdas
Operasi jalur sukarela
Terbuka lebar & Akses mudah
Pertukaran cepat
Jenis PP pergantian otomatis
LISA
Pengumpan hot-swap
Kecepatan teori chip 84500chip
Rentang penempatan 1005 (0402) -32mmIC
Akurasi penempatan plus atau minus 0,03mm
Daya 1.80kWh
Parameter Hitachi SIGMA G5
Struktur kepala pemasangan kepala/modul penempatan 2 kepala berkecepatan tinggi, 15 nosel/kepala penempatan
Universal head 2 penempatan kepala/modul, 3 nozzle/penempatan kepala
Head berkecepatan tinggi 70.000 cph (1 modul)
Kepala universal 14.500cph (1 modul)
Kepala presisi tinggi 40um dengan kepala 30um
Komponen yang berlaku Panjang dan lebar Kepala berkecepatan tinggi 0,4 x 0,2 mm ~ 44 x 44 mm
Kepala universal 1,0 x 0,5 ~ 55 x 55mm 150 x 26mm
Ketebalan kepala kecepatan tinggi 12.7mm kepala universal 25.4mm
Daya AC3 fase 200V ± 20V 50 / 60Hz
Daya semu sekitar 7,4 kVA
Konsumsi daya per jam sekitar 1,80kWh
Suhu sekitar 20 ± 10
Kelembaban sekitar 30 ~ 80%
Tekanan udara 0,45 ~ 0,69Mpa (4,6 ~ 7Kgf / cm2)
Tekanan vakum -93kPa
Bantalan beban lantai 1.009kg
